БВ-2041. Прибор координатного типа

Назначение: Измерение профиля деталей сложной формы в условиях любых машиностроительных предприятий

Обозначение при заказе: Прибор БВ-2041 Технические характеристики:

Принцип действия	фотоэлектрический, индуктивный
Диапазон контроля, мм: по оси X по оси Y по оси Z модульной головки	600 300 125 2±0,1
Дискретность отсчета блоков индикации, мм, не более	0,01

Устройство и принцип работы:

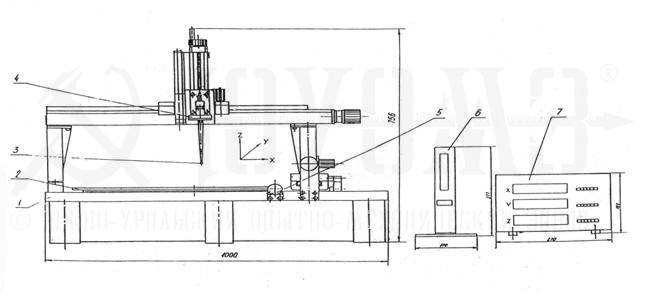

Сферический наконечник 3 модульной измерительной головки 4 (см. рис.) может перемещаться относительно станины 1 и закрепленного на ней стола 2, служащего для установки контролируемых изделий, по трем осям координат – X, Y и Z. Величины этих перемещений могут быть измерены с помощью соответствующих измерительных преобразователей; значения этих величин индицируются на соответствующее табло трехкоординатного блока индикации 7. Контролируемое изделие устанавливается на столе 2 и, в случае необходимости, закрепляется с помощью прижимов, входящих в комплект прибора. Точная установка контролируемого изделия относительно оси X или Y может осуществляться поворотом стола с помощью винта 5. При контроле изделий модульная головка устанавливается по осям координат XY в заданное чертежом (таблицей, методическими указаниями и т.п.) положение, наконечник 3 приходит в соприкосновение с поверхностью контролируемой детали. Отсчет величины отклонения наконечника 3 модульной головки от заданного координатами производится по показаниям электронного модуля 6 модели ЭМ-0001.00.001.
