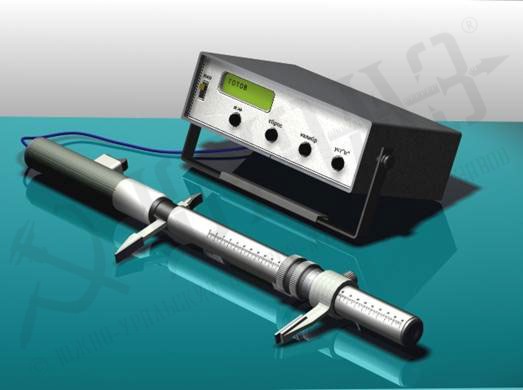

БВ-5134. Нормалемер цифровой

БВ-5134. Нормалемер цифровой

Назначение: Определение отклонения и колебания (по выбранным парам зубьев) длины общей нормали цилиндрических зубчатых колес внешнего зацепления по ГОСТ 1643

Модификации: Прибор имеет два исполнения в зависимости от пределов измерения длины общей нормали (0-120 мм и 50-320 мм)

Обозначение при заказе: Прибор БВ-5134

Технические характеристики:

МодельБВ-5134-01БВ-5134-02
Предел измерения длины общей нормали, мм 50÷320 0÷120
Класс точности прибора AB AB
Диапазон показаний цифрового табло, мм ±1 ±1
Измерительное усилие, Н 3,0±0,5 3,0±0,5
Предел допускаемой погрешности при максимальном ходе датчика, мкм
при длине общей нормали 0-50 мм
при длине общей нормали 50-120 мм
при длине общей нормали 120-300 мм

-
18
25

15
18
-
Метод настройки прибора по аттестованным плиткам по аттестованным плиткам
Габаритные размеры составных частей прибора, мм
нормалемера
электронного блока
адаптера

520х98х36
235х100х120
70х100х80

365,5х98х36
235х100х120
70х100х80
Масса, кг 2,3 1,8
