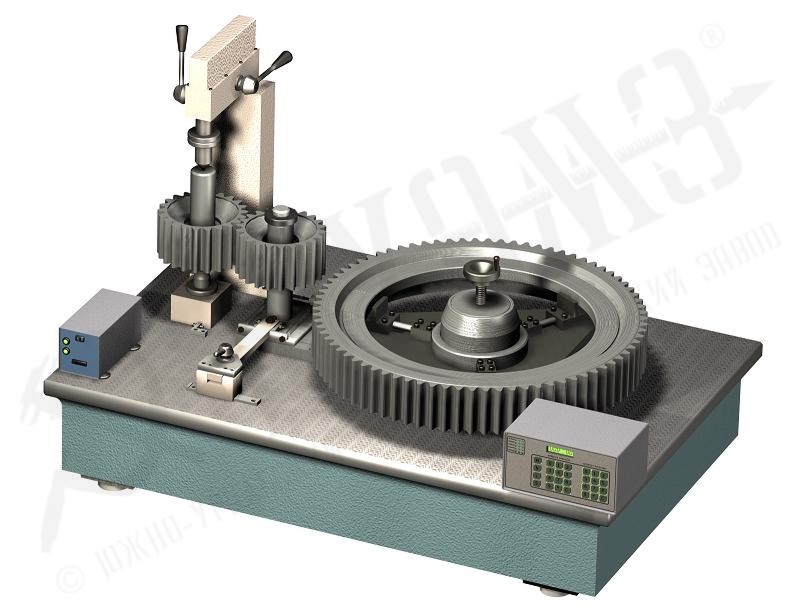

БВ-5137. Стенд для комплексного контроля зубчатых колес

БВ-5137. Стенд для комплексного контроля зубчатых колес

Назначение: Приемочный и операционный контроль зубчатых колес в условиях заводов по ремонту железнодорожного подвижного состава путем их обката в плотном двухпрофильном зацеплении с измерительными зубчатыми колесами

Состав: стенд (измерительное устройство), электронный блок, принтер

Обозначение при заказе: Прибор БВ-5137

Технические характеристики:

Характеристики измеряемых зубчатых колес:
• модуль, мм
• диаметры делительной окружности, мм:
•• шестерни (устанавливают в центрах на оправке)
••• № Т 1728.00.01; z = 17
••• № ТЭП 70.31.16.101; z =25
•• колеса (устанавливают на шпиндель со спецоснасткой)
••• № Т 1728.00.03; z = 75
••• № ТЭП 70.31.17.110; z = 78
• наклон зубьев, угл. градусы

10


170
250

750
780
0
Контролируемые параметры и диапазоны:
• Отклонение измерительного межосевого расстояния от номинального, мкм, не более
•• нижнее Е" ai, мкм
•• верхнее Е" as, мкм
• колебание измерительного межосевого расстояния за оборот колеса, F"ir, мкм
• колебание измерительного межосевого расстояния на одном зубе, f"ir, мкм


300
600
0÷170
0÷60
Предел допускаемой погрешности, мкм, при контроле:
измерительного межосевого расстояния
колебания измерительного межосевого расстояния за оборот колеса
колебания измерительного межосевого расстояния на одном зубе

40
25
8
Размах показаний от предела допускаемой погрешности при контроле соответствующего параметра, не более 50%
Дискретность отсчета, мкм 1
Габаритные размеры, мм
измерительного устройства (ориентировочно)
блока электронного

1100х1000х700
320х275х205
Масса, кг:
измерительного устройства (ориентировочно)
блока электронного

600
3,5
