БВ-4298. Прибор для контроля диаметра колес на токарном станке

БВ-4298. Прибор для контроля диаметра колес на токарном станке

Назначение: Контроль диаметра колес по кругу катания после их обточки на токарном станке в условиях любых машиностроительных предприятий, а также локомотивных депо

Обозначение при заказе: Прибор БВ-4298

Технические характеристики:

Диапазон контролируемых колес по кругу катания, мм 800÷1200
Разность диаметров правого и левого бандажей, измеряемых по кругу катания у одной колесной пары, мм 0,5

Технические характеристики приведены для прибора, устанавливаемого на токарном станке А-1 в условиях локомотивных депо. Они могут быть изменены и адаптированы к условиям производства Заказчика в соответствии с конкретными техническими требованиями


Устройство и принцип работы

Прибор имеет два исполнения:

  • с одной измерительной станцией, переставляемой на разные каретки (см. рис.1);
  • с двумя измерительными станциями, постоянно устанавливаемыми на разные каретки.



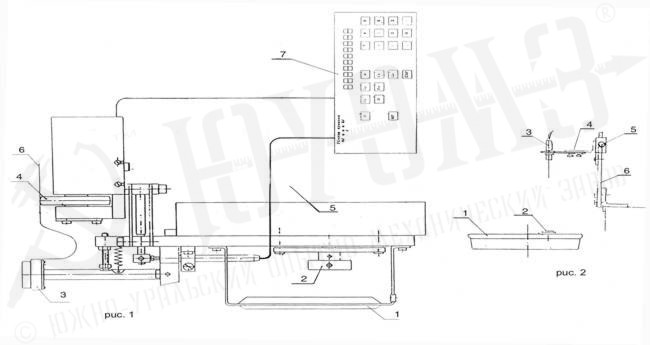

Измерительное устройство прибора (рис.1) устанавливается с помощью ручки 1 в державку 5, закрепленную в резцедержателе станка, и закрепляется с помощью стопора 2. С помощью механизмов подачи станка устройство перемещается так, чтобы ролик 3 установки базового размера 70 мм начал соприкасаться с внутренней гранью обточенного колеса 6, а измерительный ролик 4 был прижат к поверхности катания колеса с усилием, контролируемым по показаниям электронного блока 7. Ролик 4 связан с угловым фотоэлектрическим преобразователем, сигналы с которого поступают в электронный блок.

Для отсечки оборотов контролируемого колеса 1 (рис.2) устанавливается с помощью магнитов зеркало 2. Момент прохождения зеркала определяется с помощью датчика 3 оборотов колеса. Сигналы с датчика поступают в электронный блок. Для установки и закрепления датчика служат кронштейны 4, 6 и винт 5

Результаты измерения обрабатываются, запоминаются и выводятся на табло электронного блока
