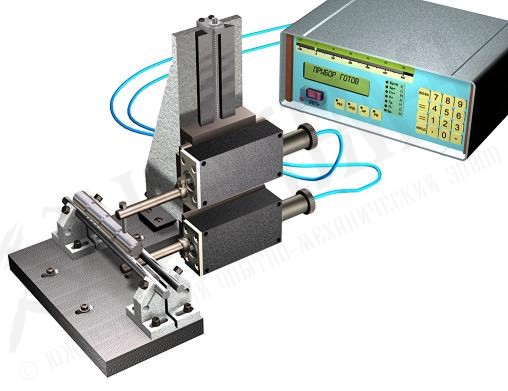

БВ-4303. Подналадчики для круглошлифовальных бесцентровых, токарных и сверлильно-фрезерно-расточных станков с ЧПУ, обрабатывающих центров, ГПМ и систем

БВ-4303. Подналадчики для круглошлифовальных бесцентровых, токарных и сверлильно-фрезерно-расточных станков с ЧПУ, обрабатывающих центров, ГПМ и систем

Назначение: Контроль внутренних и наружных размеров деталей после их обработки на станках с выдачей в систему управления станками информации о необходимой подналадке оборудования

Обозначение при заказе: Прибор БВ-4303

Характеристики обрабатываемых деталей:

Квалитет допуска размеров по ISO 268-1 от IТ2 до IТ7
Отношение погрешности геометрической формы к допуску размера обрабатываемой детали от 0,25 до 0,5
Отношение погрешности геометрической формы к допуску размера обрабатываемой детали
наружных размеров
внутренних размеров

от 10 до 300
от 15 до 300

Технические характеристики:

Принцип действия индуктивный
Количество управляющих команд от 3 до 6
Цена деления шкалы (дискретность), мкм:
точной
грубой

0,1 и 1,0
10,0
Дискретность цифрового отсчета, мкм 0,1
Диапазон показаний, мкм:
по точной шкале
по грубой шкале

+30
+300
Диапазон показаний цифрового отсчета, мкм ±999,9
Предел допускаемого размаха срабатывания команд, мкм 0,2
Предел допускаемой погрешности настройки команд, мкм 1,0
Предельная погрешность показаний, мкм, не более:
на участке от -30 мкм до +30 мкм
на всем диапазоне шкалы

0,3
3,0
Аналоговый выходной сигнал постоянного тока, В:
чувствительность, мВ/мкм
диапазон, В

20
9±0,1
Время готовности к работе, мин 5
Продолжительность непрерывной работы в течение суток, ч 16
Габаритные размеры электронного блока, мм 292х226х122
Масса электронного блока, кг 3,8
