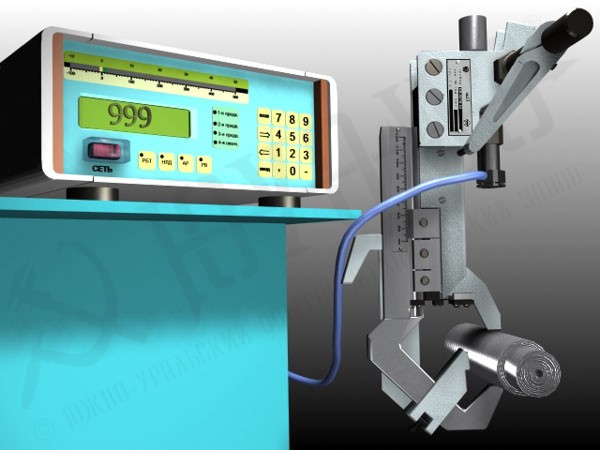

БВ-4304. Прибор для контроля деталей с непрерывной поверхностью (с навесной скобой)
|
Назначение: Микропроцессорный прибор активного контроля для круглошлифовальных станков
Обозначение при заказе: Прибор БВ-4304
Технические характеристики:
| Принцип действия |
микропроцессорный индуктивный |
| Диапазон диаметров контролируемых валов, мм |
от 4 до 200 |
| Диапазон показаний по шкале, мкм |
60 и 600 |
| Цена деления шкалы, мкм |
1 и 10 |
| Дискретность цифрового отсчета, мкм |
1 |
| Диапазон показаний цифрового отсчета, мкм |
±999 |
| Количество управляющих команд |
4 |
| Предельная погрешность срабатывания окончательной команды, мкм, не более |
0,8 |
| Предельная погрешность смещения настройки команд, мкм, не более |
1,5 |
| Чувствительность аналогового выходного сигнала постоянного тока, мВ/мкм |
20 |
Командные выходные реле:
контактные группы по каждой команде
разрывная мощность контактов при 220В переменного тока, ВА
на участке от -30 мкм до +30 мкм |
один переключающий контакт
500
0,3 |
| Габариты электронного блока, мм |
296x226x122 |
| Масса электронного блока, кг |
3,8 |
