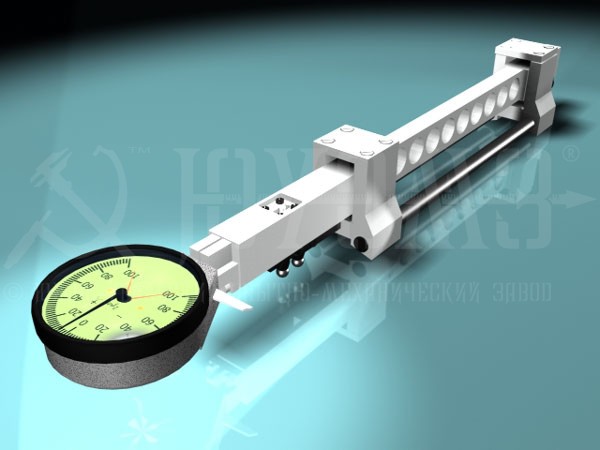

БВ-7615. Прибор для контроля шага трапецеидальной резьбы

БВ-7615. Прибор для контроля шага трапецеидальной резьбы

Назначение: Контроль отклонений шага и накопленного отклонения шага на длине 300 мм наружной трапецеидальной резьбы

Обозначение при заказе: Прибор БВ-7615

Технические характеристики:

Шаг резьбы, мм 10 и 12
Угол профиля, град. 30
Диаметр контролируемых деталей, мм 80 и 90
Цена деления шкалы, мм 0,002
Диапазон показаний, мм ±0,1
Допускаемая погрешность прибора, мм
на одном единичном шаге
на длине 300 мм

0,007
0,015
Измерительное усилие, Н 3±0,5
Габаритные размеры, мм 419х48,5х60
Масса, кг 1,3
