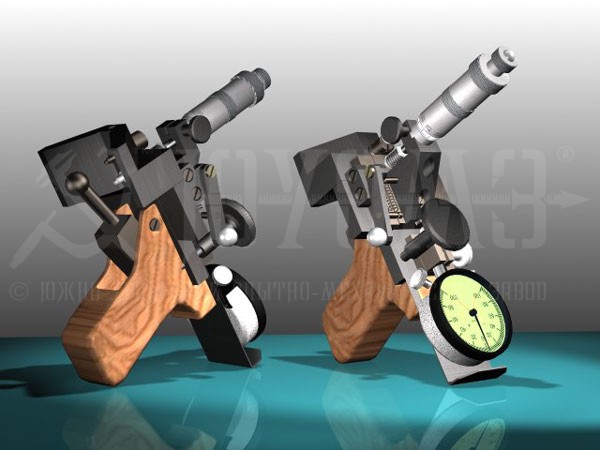

БВ-7620. Прибор для контроля угла профиля резьбы

БВ-7620. Прибор для контроля угла профиля резьбы

Назначение: Контроль отклонений шага и накопленного отклонения шага на длине 300 мм наружной трапецеидальной резьбы

Обозначение при заказе: Прибор БВ-7620

Характеристики контролируемых параметров:

Условный диаметр труб, для которых предназначен прибор, мм 48, 60, 73, 89, 102, 114
Наружный диаметр муфт, мм 55,9; 73:0; 88,9; 108,0; 120,6; 132,1
Длина муфт, мм 96, 110, 132, 146, 150, 156
Шаг резьбы, мм 2,540 (10 ниток на 1 дюйм)
3,175 (8 ниток на 1 дюйм)
Высота профиля, мм 1,412+0,05 1,412-0,10
1,810+0,05 1,810-0,10
Угол при вершине профиля α 600
Угол наклона стороны профиля α/2 300±10
Угол наклона φ 10 47' 24"
Конусность 1/16

Технические характеристики:

Цена деления (дискретность отсчетных устройств), мм 0,002
Основная погрешность прибора 15'
Измерительное усилие, Н, не более 2,0
Габаритные размеры, мм 230х180х77
Масса, кг 0,9
