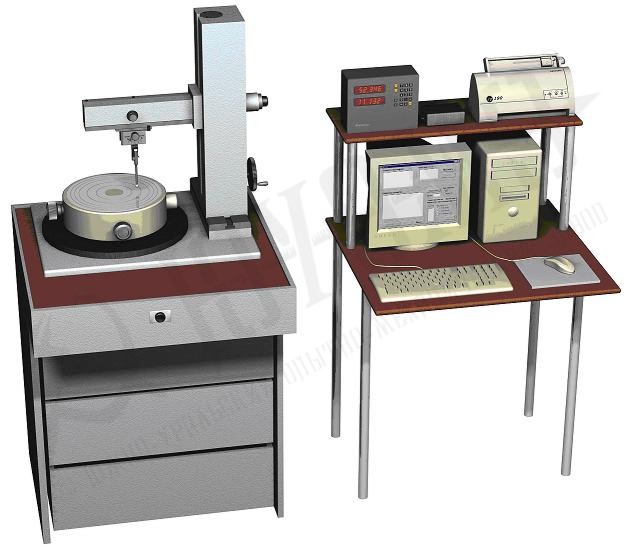

БВ-2045. Система измерительная для контроля тел вращения

БВ-2045. Система измерительная для контроля тел вращения

Назначение: Контроль формы и расположения поверхностей деталей типа тел вращения

Обозначение при заказе: Система измерительная БВ-2045

Технические характеристики:

Габаритные размеры измеряемой детали, мм, не более Ø260 х 250
Масса измеряемой детали, кг, не более 10
Предельные размеры контролируемых поверхностей, мм:
наружный диаметр
внутренний диаметр
высота детали
глубина измерения

от 1 до 250
от 7 до 250
до 250 до 110
Диапазон измерения отклонений, мм от 0 до 1
Дискретность отсчета, мкм 0,1
Погрешность измерения, мкм, не более:
отклонений формы (некруглость, огранка, волнистость)
отклонений расположения (неперпендикулярность, несоосность, отклонение от концентричности)
радиального биения

1,5
2,5
3
