БВ-4274. Прибор обкатной для контроля диаметров

БВ-4274. Прибор обкатной для контроля диаметров

Назначение: Контроль внутренних и наружных диаметров деталей с цилиндрической поверхностью на станках различных типов в условиях машиностроительных предприятий

Состав: Бесконтактное устройство для счета оборотов контролируемой детали и электронный блок для сбора, обработки и представления измерительной информации о контролируемом диаметре и усилии прижима

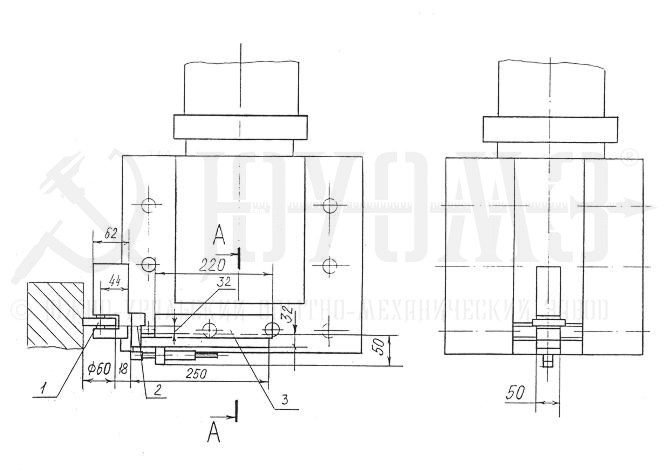

Устройство и принцип работы. Конструкция прибора показана на рисунке. В оправке (резцедержателе) закрепляется колодка 3, несущая с помощью ласточкина хвоста измерительное устройство 2 с обкатным роликом 1 (колодка 3 входит в комплект прибора). Ролик 1 должен прижиматься к контролируемой поверхности, наружной или внутренней. Величина усилия контролируется с помощью специального индуктивного датчика

Обозначение при заказе: Прибор БВ-4274

Технические характеристики:

Диапазон измеряемых наружных диаметров, мм 50÷2000
Диапазон измеряемых внутренних диаметров, мм 500÷20000
Предел допускаемой погрешности в зависимости от диаметров изделий (D), мм 0,02+0,02D, где D в м
Предел допускаемого размаха показаний, мм 0,02
Цена деления (дискретность показаний), мм 0,01

Условия эксплуатации:

Температура окружающей среды, °С -5...+35
Относительная влажность, % до 80
