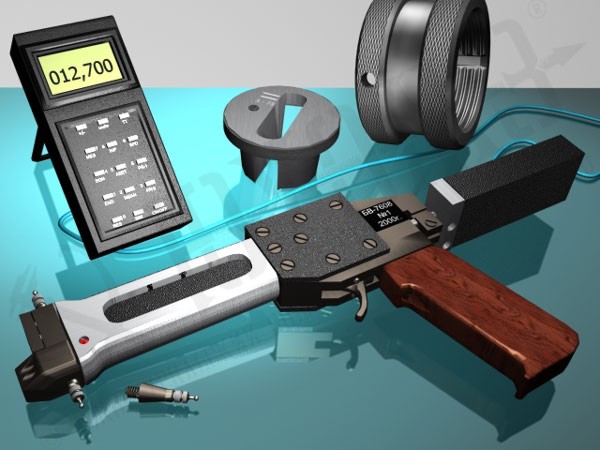

БВ-7608. Прибор для контроля конусности калибров-колец
|
Назначение: Контроль конусности резьбы по среднему диаметру при изготовлении калибров-колец для замковых резьб по ГОСТ 8867-89
Обозначение при заказе: Прибор БВ-7608
Технические характеристики:
Минимальный средний диаметр резьбы в контролируемом сечении, мм, при номинальном шаге:
5,08 мм
6,35 мм |
54,8
58,8 |
| Максимальное приращение среднего диаметра резьбы между контролируемыми сечениями, мм |
16 |
| Диапазон показаний, мм |
±20 |
| Дискретность отсчета, мкм |
1 |
Допускаемая погрешность, мкм, при контроле калибров-колец для резьб:
3–73...3–108
3–117...3–133
3–140...3–203 |
4
6
8 |
| Масса, кг |
1,8 |
| Питание |
от внутренней батареи или от сети 220 В |
