БВ-7610. Прибор для контроля рабочих углов хвостовиков лопаток

БВ-7610. Прибор для контроля рабочих углов хвостовиков лопаток

Назначение: Контроль одностороннего и двустороннего углов хвостовиков лопаток рабочих компрессорных двигателей в условиях производства

Особенности: Измерение углов осуществляется двумя независимыми двухкоординатными измерительными системами

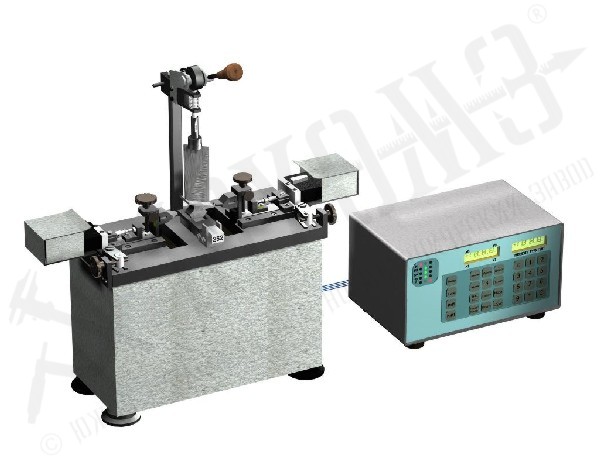

Состав: Механическая станция для базирования, закрепления и измерения лопаток; четыре фотоэлектрических датчика (по два на каждую измерительную систему); специализированный компьютер для непрерывной индикации четырех координат, обработки измерительной информации, с выходом на печать и головной компьютер; принтер

Обозначение при заказе: Прибор БВ-7610

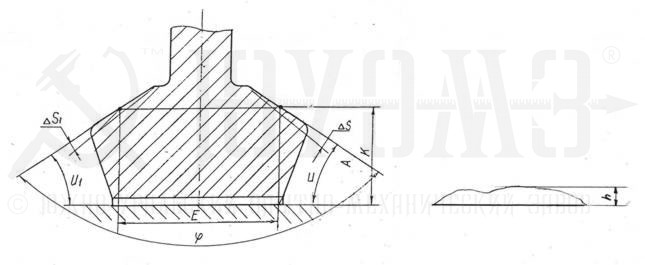

Контролируемые параметры

  • углы при основании - U и U1;
  • разность углов - ΔU; угол при вершине - φ;
  • размер по средней линии E;
  • величина доработки пятки со стороны угла - ΔS и ΔS1;
  • отклонение от прямолинейности стороны угла - h и h1 (рис.)




Технические характеристики:

Максимальная высота измеряемых лопаток, мм 150
Допускаемая погрешность измерения при контроле 2 мкм
Погрешность при измерении углов различных лопаток, угл. мин 2÷6
Габариты, мм:
механическая станция с датчиками
специализированный компьютер
принтер

550х200х540
315х205х280
360х200х200
Масса, кг:
механическая станция с датчиками
специализированный компьютер
принтер

15
3
2
