БВ-7613. Прибор для контроля и сортировки поршня по внутреннему диаметру

БВ-7613. Прибор для контроля и сортировки поршня по внутреннему диаметру

Назначение: Контроль поршня по размеру, отклонениям от правильной геометрической формы отверстия и сортировки по диаметру на три селективных группы

Контроль поршня осуществляется в двух сечениях. В каждом сечении производится измерение диаметра и овальности при повороте поршня на 180°. Овальность вычисляется как разность максимального и минимального значений диаметра, а за диаметр измеренного сечения принимается минимальное значение. По результатам измерения в двух сечениях поршни сортируются на селективные группы по наименьшему диаметру

Обозначение при заказе: Прибор БВ-7613

Технические характеристики:

Допускаемые отклонения формы, мкм:
овальность
конусность

6
6
Диапазон показаний электронного блока, мкм ±100
Дискретность отсчета, мкм 0,1
Допускаемая погрешность измерения, мкм, не более 2
Размах показаний при измерении, мкм, не более 1

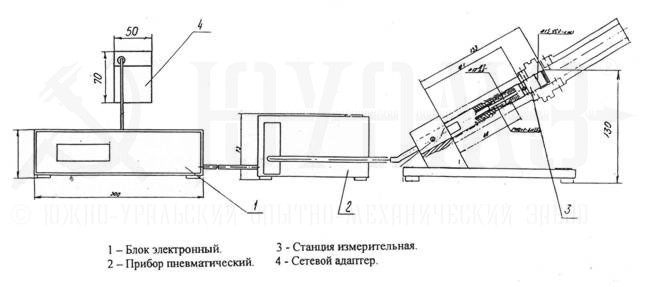

Габариты составных частей прибора, мм:
станция измерительной
прибора пневмоиндуктивного
блока электронного (с подставкой)
сетевого адаптера

200х100х130
130х125х73
235х140х140
70х50х80
Масса, кг:
станция измерительной
прибора пневмоиндуктивного
блока электронного (с подставкой)
сетевого адаптера

2,5
1,0
1,1
0,3
