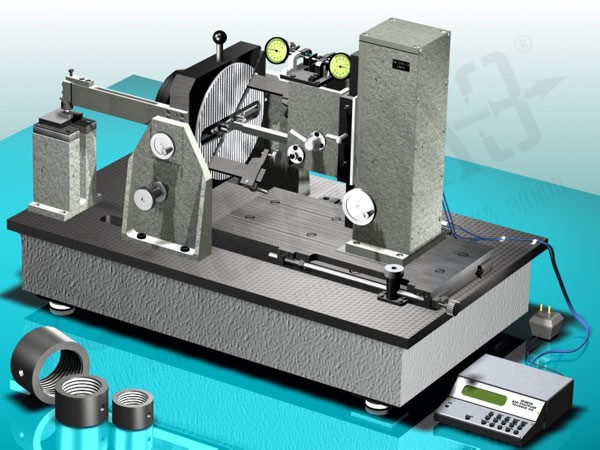

БВ-7614. Прибор для контроля резьбовых конических калибров-колец

БВ-7614. Прибор для контроля резьбовых конических калибров-колец

Назначение: Контроль конусности по среднему диаметру, прямолинейности образующей конуса по линии среднего диаметра, конусности по внутреннему диаметру, шага резьбы конических калибров-колец по ГОСТ 10654, ГОСТ 10655, ГОСТ 25575, ГОСТ 25576, ГОСТ 8867, "Батресс".

Обозначение при заказе: Прибор БВ-7614

Технические характеристики:

Условный диаметр труб, для которых предназначены резьбовые калибры-кольца, мм 33÷146
Наружный диаметр калибра-кольца, мм 60÷200
Наибольшая длина калибра-кольца, мм 130
Конусность резьбовых калибров-колец 1:16; 1:12; 1:8; 1:6
Масса устанавливаемого калибра-кольца, кг, не более 15
Дискретность младшего разряда табло электронного блока, мм 0,001
Предел допускаемой погрешности при контроле, мм:
конусности по среднему диаметру
конусности по внутреннему диаметру
шага

±0,0025
±0,0050
±0,0025
Габаритные размеры составных частей прибора, мм:
прибора для контроля конических калибров-колец
электронного блока (компьютера)

121х760х630
210х73х22
Масса, кг:
прибора для контроля конических калибров-колец
электронного блока (компьютера)

510
1,5
