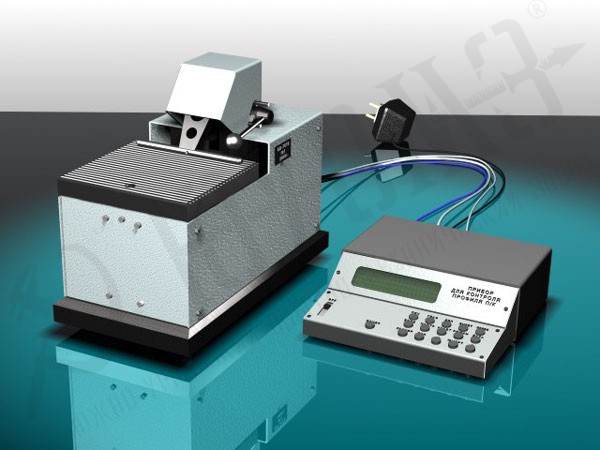

БВ-7618. Прибор для контроля рабочей поверхности профиля поршневых колец

БВ-7618. Прибор для контроля рабочей поверхности профиля поршневых колец

Назначение: Контроль рабочей поверхности профиля поршневых колец в производственных условиях по следующим параметрам: бочкообразность, конусность, смещение пояска

Обозначение при заказе: Прибор БВ-7618

Контролируемые параметры и диапазоны их измерений:

Разности max. и min. радиусов поясков рабочей поверхности кольца маслосъемного, мм 0,02
Угол образующей конической поверхности кольца компрессионного 2°±30'
Бочкообразность рабочей поверхности кольца компрессионного на заданном участке, мм 0,005÷0,025
Размеры контролируемых колец:
номинальный диаметр полукольца, мм
максимальная толщина полукольца, мм

0÷150
9

Технические характеристики:

Полный вертикальный ход, мм 10
Диапазон измерения по оси Х, мм 1,0
Цикл измерения, сек 20÷25
Дискретность отсчета:
бочкообразность, мкм
смещение пояска, мкм
конусность

1,0
1,0
5'
Допустимая погрешность прибора при контроле 30% от допускаемого диапазона значений контролируемых параметров
Габариты составных частей прибора, мм:
измерительной станции
электронного блока

330х150х270
235х100х120
Масса, кг:
измерительной станции
электронного блока

23,0
1,0
