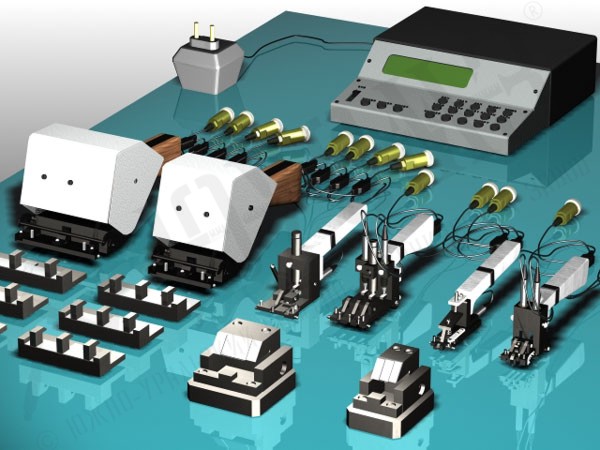

БВ-7631. Система для контроля площади сечения сопловых аппаратов

БВ-7631. Система для контроля площади сечения сопловых аппаратов

Назначение: Микропроцессорная измерительная система предназначена для геометрического контроля площадей проходного сечения сопловых аппаратов I-IV ступеней двигателя ТВЗ-117 и его модификаций

Обозначение при заказе: Прибор БВ-7631

Технические характеристики:

Принцип действия электронно-механический, контактный
Метод контроля относительный (сравнение с образцовым проходным сечением)
Максимальное контролируемых окон одного соплового аппарата, не менее 100
Предел допускаемой погрешности контроля площади проходного сечения, мм2 ±1
Количество типоразмеров окон, контролируемых с помощью одного электронного блока до 4
Габаритные размеры контролируемых окон, мм:
устройства для контроля проходного сечения
электронного блока
адаптера

по требованиям Заказчика
235х100х120
70х100х80
Масса, кг:
устройства для контроля проходного сечения
электронного блока
адаптера

0,6÷1,2
1,0
0,3
