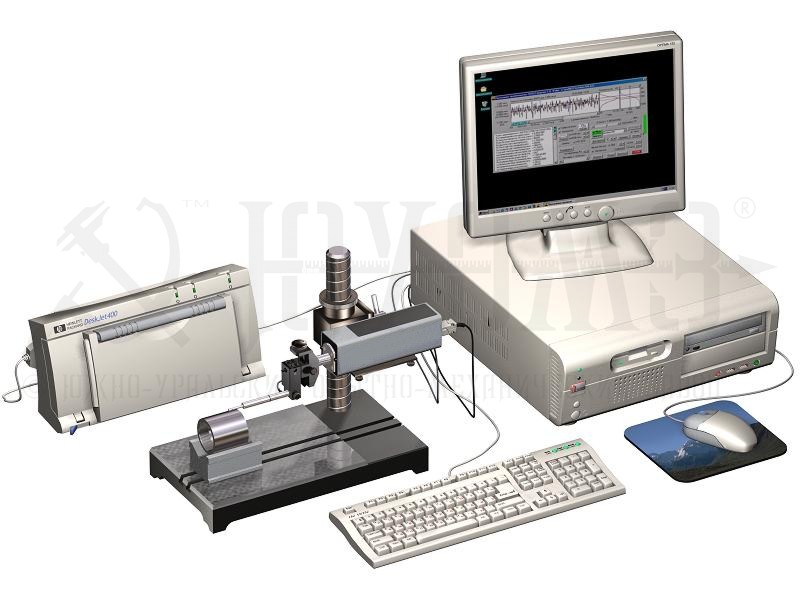

БВ-7669. Профилографф-профилометр автоматизированный

БВ-7669. Профилографф-профилометр автоматизированный

Назначение: Измереение параметров шероховатости наружних и внутренних поверхностей, сечение которых в плоскости измерения представляет прямую линию

Обозначение при заказе: Прибор БВ-7669

Технические характеристики:

Класс шероховатости контролируемых поверхностей по ГОСТ 2789 1 - 12
Длина трассирования, мм 0,2 - 50
Скорость трассирования, мм/с 0,5 / 1 / 2
Базовая длина (отсечка шага), мм 0,08 / 0,25 / 0,80 / 2,5 / 8
Разрешающая способность, нм, при измерении:
высотных параметров
шаговых параметров

0,1
1
Индуктивный преобразователь 170622 T5E
Диапазон измерений, мкм 160 120
Радиус измерительного наконечника, мкм 10 5
Измерительное усилие, мн 4 1,6
Радиус опоры, мм 125 30
Минимальный диаметр контролируемого отверстия, мм, при глубине:
до 20 мм
до 85 мм
до 130 мм

6
-
16

4
11
-

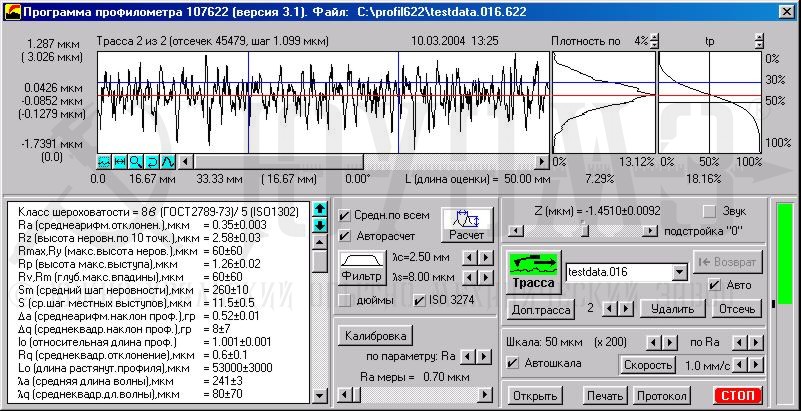

Вид окна рабочей программы

Вид окна рабочей программы


Измеряемые параметры шероховатости:

Обозначение Наименование Диапазонизмерений Основная погрешностьизмерения, не более
Ra Среднее арифметическое отклонение профиля 0,01 - 250 мкм 1% + 0,1% от шкалы
Rq Среднее квадратическое отклонение профиля 0,01 - 250 мкм 1% + 0,1% от шкалы
Rz Высота неровностей профиля по десяти точкам 0,05 - 500 мкм 2% + 0,2% от шкалы
Rmax Наибольшая высота неровностей профиля 0,05 - 500 мкм 2% + 0,2% от шкалы
Rp Высота наибольшего выступа профиля 0,02 - 500 мкм 2% + 0,2% от шкалы
Rv Глубина наибольшей впадины профиля 0,02 - 500 мкм 2% + 0,2% от шкалы
Sm Средний шаг неровностей профиля 10 - 2500 мкм 5% + 0,5% от шкалы
S Средний шаг местных выступов профиля 10 - 2500 мкм 5% + 0,5% от шкалы
Λa Средняя длина волны профиля 10 - 2500 мкм 5% + 0,5% от шкалы
Λq Средняя квадратичная длина волны профиля 10 - 2500 мкм 5% + 0,5% от шкалы
D Плотность выступов профиля 4 - 1000 мкм 5% + 0,5% от шкалы
Δa Средний арифметический наклон профиля 4 - 1000 мкм 5% + 0,5% от шкалы
Δq Средний квадратический наклон профиля 4 - 1000 мкм 5% + 0,5% от шкалы
lo Относительная длина профиля 1 - 10 5% + 0,5% от шкалы
Lo Длина растянутого профиля 100 - 500000 мкм 5% + 0,5% от шкалы
tp Относительная опорная длина профиля 0 - 100 % 5% + 0,5% от шкалы
