Штангентрубомеры типа ШТН ТУ 3933-152-00221072-2003 - предназначены для измерений наружных диаметров труб магистральных и технологических нефтепроводов и газопроводов.

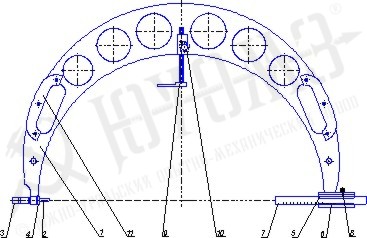

Штангентрубомер состоит из (см. рисунок): скобы 1, на одном конце которой расположена головка, включающая в себя: ходовой винт 2 с измерительной поверхностью; барабан 3, вращающий ходовой винт; стопорную гайку 4, которая стопорит ходовой винт в требуемом положении, а на другом конце расположена рамка 5 с нониусом 6 и штангой 7 с измерительной поверхностью на торце. Штанга фиксируется в нужном положении винтом 8. Штангентрубомер имеет упор 9, который устанавливается по диаметру контролируемой трубы и закрепляется с помощью гайки 10.

-Цена деления, мм 0,05
-Измерительное перемещение штанги, мм 100

Обозначение штангентрубомеров ШТН при заказе: Штангентрубомер ШТН ТУ 3933-152-00221072-2003

Технические характеристики:

Модификация штангентрубомераДиапазон измерений, ммПредел допускаемой погрешности, мкмГабаритные размеры, мм
ШТН 750 650 - 750 ± 0,10 980 х 60 х 580
ШТН 850 750 - 850 ± 0,10 1080 х 60х 650
ШТН 1050 950 - 1050 ± 0,15 1280 х 60 х 760
ШТН 1250 1150 -1250 ± 0,15 1510 х 80 х 970
