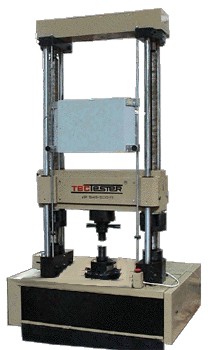

Машина разрывная ИР 5145-500
Машина разрывная ИР 5145-500

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Машина разрывная ИР 5145-500 с дополнительными приспособлениями предназначена для проведения испытаний металлических образцов и изделий из металла, а также других материалов в пределах технических возможностей машины. Машина может обеспечить проведение физико-механических испытаний на растяжение, сжатие, изгиб и сплющивание при нормальной температуре.

Обозначение при заказе: Машина разрывная ИР 5145-500 с дополнительными приспособлениями

В комплект базовой поставки входят:
  1. испытательная установка
  2. силоизмеритель на 500 кН
  3. приборная стойка с блоком управления приводом испытательной установки
  4. программно-технический комплекс (ПТК), который включает в свой состав:
    • персональный IBM-совместимый компьютер
    • печатающее устройство (принтер)
    • программное обеспечение для проведения испытания на растяжение и обработки результатов
  5. захваты ЗВГ-500 для образцов с резьбовыми головками на предельную нагрузку 500 кН с комплектом гаек (М16, М24, М30, М36)
В базовой комплектации машина обеспечивает испытание на растяжение :
  • цилиндрических образцов тип IV по ГОСТ 1497-84,
  • цилиндрических образцов различных участков сварного соединения и наплавленного металла тип IV и V по ГОСТ 6996-66, а также режим циклирования по перемещению.
Машина автоматически рассчитывает следующие параметры:
  • Максимальная нагрузка, Н
  • Разрывная нагрузка, Н
  • Деформация при максимальной нагрузке, измеренная по перемещению активного захвата, мм
  • Деформация при разрывной нагрузке, измеренная по перемещению активного захвата, мм
  • Напряжение при максимальной нагрузке, МПа
  • Напряжение при разрывной нагрузке, МПа
  • Деформация образца выраженна в % от начального расстояния между захватами перед испытанием (длина рабочего участка образца)

Технические характеристики:

Предельная сила нагружения 500 кН (50 000 кгс)
Тип привода электро-механический
Тип силоизмерителя тензо-резисторный
Максимальный ход траверсы без приспособлений 800 мм
Скорость перемещения подвижной траверсы от 0,1 до 100 мм/мин
Переключение скорости перемещения подвижной траверсы ступенчатое
Число диапазонов скоростей перемещения траверсы 2
Количество фиксированных скоростей 15 в каждом диапазоне
Питание от сети 380 В
Потребляемая мощность 1,8 кВт
Площадь, занимаемая машиной 3,0 м2
Высота испытательной установки 2100 мм
Масса машины 1300 кг
Примечание: При проведении испытания максимальный ход траверсы зависит от типа захвата или приспособления, установленного на машине. Рабочий ход подвижной траверсы уменьшается в зависимости от зажимной длины образцов.

В базовой комплектации (захваты типа ЗВГ) максимальный ход подвижной траверсы составляет 400 мм.

ДОПОЛНИТЕЛЬНЫЙ ЗАКАЗ

Для расширения возможностей и проведения других видов испытаний комплектация машины изменяется.

По дополнительному заказу поставляются:

  1. 1. Универсальные захваты ЗКУ-500КТ. Предназначены для закрепления плоских и цилиндрических образцов при испытании на растяжение. При этом машина обеспечивает проведение испытаний:
    • плоских образцов тип I и II ГОСТ 1497-84 толщиной до 23 мм и шириной до 65 мм,
    • цилиндрических образцов тип VI и VII ГОСТ 1497-84 диаметром от 10 до 30 мм,
    • плоских образцов стыковых соединений тип XII, XIII, XIIIa, и XXIV по ГОСТ 6996-66 толщиной до 23 мм и шириной до 65 мм,
    • плоских сегментных образцов стыковых сварных соединений труб большого диаметра тип XII, XIII, XIIIa по ГОСТ 6996-66 толщиной до 23 мм и шириной до 65 мм,
    • цилиндрических образцов стыковых соединений стержней круглого и многогранного сечения тип XIV и XIVa по ГОСТ 6996-66 диаметром от 10 до 30 мм,
    • цилиндрических образцов в виде отрезков труб стыковых сварных соединений труб тип XVIII, XVIIIa, XIX и XXV по ГОСТ 6996-66 с наружным диаметром от 10 до 30 мм,
    • труб с наружным диаметром до 30 мм по ГОСТ 10006-80,
    • других образцов в пределах технических возможностей машины и приспособления.
    • Машина автоматически рассчитывает параметры, приведенные выше.
  2. Приспособление для испытания на изгиб ПР-500И с необходимым программным обеспечением, которое обеспечивает испытание:
    • плоских образцов по ГОСТ 14019-80,
    • плоских образцов стыковых соединений по ГОСТ 6996-66,
    • образцов в виде отрезков труб по ГОСТ 3728-78
    • других образцов в пределах технических возможностей машины и приспособления.
  3. Приспособление для испытания на сжатие ПР-500С с необходимым программным обеспечением, которое обеспечивает испытание:
    • образцов тип I, II и III по ГОСТ 25503-80,
    • других образцов в пределах технических возможностей машины и приспособления.

ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС ДЛЯ ИСПЫТАНИЯ МЕТАЛЛОВ
(ИР 5113-100-11, ИР 5143-200-11, ИР 5145-500-11)

Программа предназначена для определения свойств металлов в соответствии с ГОСТ 1497 по экспериментальным зависимостям "усилие-деформация" или "усилие-перемещение траверсы" для испытаний на растяжение. Возможно использование программы для любых видов испытаний, поскольку обеспечивается распечатка диаграммы или ее фрагмента для анализа вручную. Основные возможности для испытаний с использованием измерителя деформации (ИД) программа позволяет рассчитывать следующие характеристики:

  • модуль упругости;
  • предел пропорциональности;
  • пределы текучести физические;
  • предел текучести условный с допуском на величину пластической деформации;
  • предел текучести условный с допуском на величину полной деформации;
  • временное сопротивление;
  • условное разрушающее напряжение.

Если испытание проводится без ИД (по перемещению траверсы), то рассчитывается ограниченный ряд характеристик:

  • пределы текучести физические;
  • предел текучести условный с допуском на величину пластической деформации;
  • временное сопротивление;
  • условное разрушающее напряжение.

Предусмотрен расчет дополнительных параметров образца по измерениям, проведенным вручную после испытания:

  • относительное равномерное удлинение;
  • относительное удлинение после разрыва;
  • относительное сужение поперечного сечения после разрыва;
  • истинное разрушающее напряжение.

Для контроля и коррекции параметров предусмотрено отображение информации в различных формах:

  • Диаграмма испытания в координатах "усилие-деформация", "усилие-перемещение", "напряжение-перемещение" или "напряжение-деформация" с возможностью детализации участков;
  • Диаграмма "динамическая упругость-перемещение";
  • Диаграмма "усилие-время";
  • Границы участка упругой деформации;
  • Касательная к участку упругой деформации;
  • Касательная к диаграмме в точке, соответствующей пределу пропорциональности;
  • Физические и условный пределы текучести;
  • Список точек диаграммы;
  • Копирование точек диаграммы в текстовом и графическом форматах в буфер обмена Windows;
  • Протокол расчета с возможностью корректировки.

Кроме того, имеется возможность:

  • Наблюдения за процессом нагружения во время испытания по диаграммам "усилие-перемещение" и/или "усилие-деформация"
  • Получения результатов и диаграмм в трех системах отсчета СИ, СГСЕ или английской.
