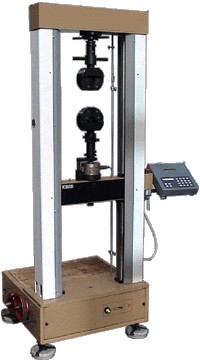

Машина разрывная ИР 5047-50

Машина разрывная ИР 5047-50

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Машина разрывная ИР 5047-50 с дополнительными приспособлениями предназначена для проведения испытаний образцов из пластмасс, а также резины, текстильных материалов, черных и цветных металлов и других материалов в пределах технических возможностей машины. Машина может обеспечить проведение физико-механических испытаний на растяжение, сжатие и изгиб при нормальной температуре

Обозначение при заказе: Машина разрывная ИР 5047-50 с дополнительными приспособлениями

В комплект базовой поставки входят:
  1. испытательная установка
  2. силоизмеритель на 50 кН
  3. приборная стойка с блоком управления приводом испытательной установки
  4. пульт оператора (микропроцессорный блок)
  5. захваты клиновые ЗДМ-5-1 на предельную нагрузку 50 кН

В базовой комплектации машина обеспечивает испытание на растяжение:

  • плоских металлических образцов тип I и II по ГОСТ 1497-84 толщиной до 10 мм и шириной до 30 мм,
  • плоских образцов стыковых соединений тип XII, XIII, XIIIa, и XXIV по ГОСТ 6996-66 толщиной до 10 мм и шириной до 30 мм,
  • плоских сегментных образцов стыковых сварных соединений труб большого диаметра тип XII, XIII, XIIIa по ГОСТ 6996-66 толщиной до 10 мм и шириной до 30 мм,
  • других образцов в пределах технических возможностей машины и приспособления,
  • а также циклирование, гистерезис, релаксацию и ползучесть.

Машина автоматически рассчитывает следующие параметры (*):

  • Максимальная нагрузка, Н
  • Разрывная нагрузка, Н
  • Деформация при максимальной нагрузке, измеренная по перемещению активного захвата, мм
  • Деформация при разрывной нагрузке, измеренная по перемещению активного захвата, мм
  • Напряжение при максимальной нагрузке, МПа
  • Напряжение при разрывной нагрузке, МПа
  • Деформация образца выраженная в % от начального расстояния между захватами перед испытанием (длина рабочего участка образца)

Технические характеристики:

Предельная сила нагружения 50 кН (5 000 кгс)
Тип привода электро-механический
Тип силоизмерителя тензо-резисторный
Максимальный ход траверсы без приспособлений 900 мм
Скорость перемещения подвижной траверсы от 0,1 до 500 мм/мин
Переключение скорости перемещения подвижной траверсы ступенчатое
Число диапазонов скоростей перемещения траверсы 2
Количество фиксированных скоростей 12 в каждом диапазоне
Питание от сети 380 В
Потребляемая мощность 1,2 кВт
Площадь, занимаемая машиной 2,5 м2
Высота испытательной установки 2300 мм
Масса машины 700 кг
Примечание: При проведении испытания максимальный ход траверсы зависит от типа захвата или приспособления, установленного на машине. Рабочий ход подвижной траверсы уменьшается в зависимости от зажимной длины образцов.

В базовой комплектации (захваты типа ЗДМ-5-1) максимальный ход подвижной траверсы составляет 700 мм при проведении испытаний в верхней зоне.

ДОПОЛНИТЕЛЬНЫЙ ЗАКАЗ

Для расширения возможностей и проведения других видов испытаний комплектация машины изменяется.

По дополнительному заказу поставляются:

  1. Силоизмеритель на 5 кН, используемый для проведения испытаний с нагрузками не превышающими 5 кН ( 500 кгс)
  2. Силоизмеритель на 0,5 кН, используемый для проведения испытаний с нагрузками не превышающими 0,5 кН ( 50 кгс)
  3. Реверсор, который используется для поверки силоизмерителя на 50 кН и проведения испытаний на сжатие и изгиб.
  4. Универсальные захваты ЗКУ-50КТ, которые предназначены для закрепления плоских и цилиндрических образцов при испытании на растяжение. При этом машина обеспечивает проведение испытаний :
    • плоских образцов толщиной до 20 мм и шириной до 30 мм,
    • цилиндрических образцов,
    • плоских образцов стыковых соединений толщиной до 20 мм и шириной до 30 мм,
    • и других в пределах технических возможностей приспособления и машины.
  5. Захваты ЗА-0,5, с предельной нагрузкой до 500 Н ( 50 кгс), которые предназначены для закрепления плоских образцов из металлов, пластмасс и резины толщиной до 14 мм и шириной до 35 мм
  6. Захваты рычажно-винтовые ЗРВ-0,5, с предельной нагрузкой до 500 Н ( 50 кгс), которые предназначены для закрепления плоских образцов из пластмасс, древесины и резины толщиной до 10 мм и шириной до 30 мм.
  7. Захваты рычажно-клещевые ЗРК-0,5, с предельной нагрузкой до 500 Н ( 50 кгс), которые предназначены для закрепления плоских образцов из бумаги, пластмасс и резины толщиной до 10 мм и шириной до 30 мм.
  8. Захваты рычажно-винтовые ЗРВ-5, с предельной нагрузкой до 5 000 Н ( 500 кгс), которые предназначены для закрепления плоских образцов из пластмасс, древесины и резины толщиной до 15 мм и шириной до 30 мм.
  9. Захваты рычажно-клещевые ЗРК-5, с предельной нагрузкой до 5 000 Н ( 500 кгс), которые предназначены для закрепления плоских образцов из бумаги, пластмасс и резины толщиной до 10 мм и шириной до 30 мм.
  10. Устройство измерения деформации УИД-10-2, предназначенное для проведения испытаний на растяжение с измерением удлинения по базе образца.
  11. Печатающее устройство (принтер), который обеспечивает вывод массива данных и диаграммы проведенного испытания на бумагу формата А4.
  12. Программно-технический комплекс (ПТК), который включает в свой состав:
    • персональный IBM-совместимый компьютер,
    • печатающее устройство (принтер),
    • программное обеспечение для проведения испытания и обработки результатов (зависит от комплектации машины).

    ПТК позволяет хранить неограниченное количество отчетов и протоколов проведенных испытаний и выдает необходимый протокол или диаграмму испытания, которые были предварительно сохранены, по первому требованию оператора.

  13. Приспособление для испытания на изгиб и сжатие с необходимым программным обеспечением.
