Твердомер ТБ 5004 для измерения твердости по методу Бринелля

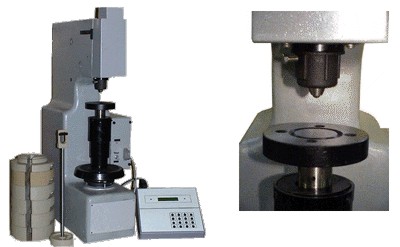

Твердомер ТБ 5004

Прибор ТБ 5004 по ГОСТ 23677-79 предназначен для измерения твердости металлов по методу Бринелля и применяется для работы в двух режимах:

  • в соответствии с методом Бринелля, изложенным в ГОСТ 9012-59
  • в режиме разбраковки серийно-испытуемых изделий на группы твердости по глубине восстановленного отпечатка с помощью указателей стрелочного индикатора.



В прибор входят следующие составные части: собственно прибор, четыре регулируемые опоры.

Обозначение при заказе: Твердомер ТБ 5004



Технические характеристики:

Диапазон измерения при использовании микроскопа: от 4 до 450 НВ
Испытательные нагрузки, кН, при использовании микроскопа: 0,9807*; 1,226*; 1,839; 2,452; 4,903; 7,355; 9,807; 14,71; 29,42;
Предел допускаемой относительной погрешности испытательных нагрузок: ± 1%.
Цена деления шкалы стрелочного индикатора глубины внедрения индентора прибора ТБ 5004 0,002 мм
Пределы допускаемой относительной погрешности прибора по твердости при измерении диаметра отпечатка микроскопом МТБ-3 при значениях образцовых (эталонных) мер твердости 2-го разряда МТБ-1: (100±25)НВ + 5%
(200±50)НВ + 4%
(400±50)НВ + 4%
Продолжительность выдержки испытуемого образца под нагрузкой регулируемая, предел допускаемой погрешности от 5 до 300 с ± 3 с
Pасстояние от оси наконечника до корпуса 120 мм
Расстояние от наконечника до стола регулируемое от 0 до 250 мм
Потребляемая мощность 0,180 кВт
Габаритные размеры (длина х ширина х высота): 840 x 375 X 920 мм
Масса 205 кг
