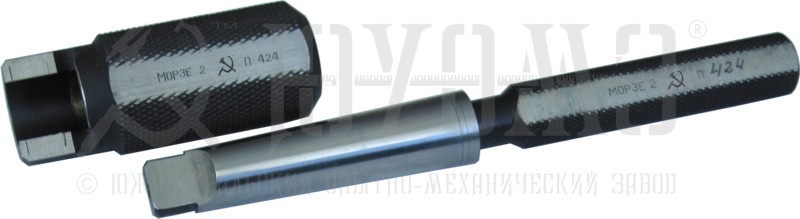

Калибры для конусов инструментов (Морзе) ГОСТ 2849-94

Предназначены для комплексного контроля инструментов 4, 5, 6, 7 и 8 степени точности с допусками по ГОСТ 2848 и размерами по ГОСТ 25557 и ГОСТ 9953

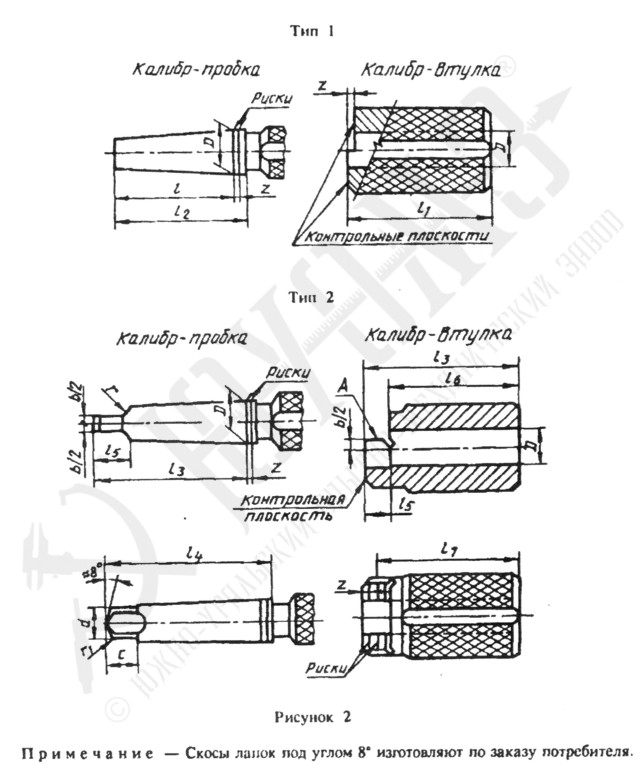

Калибры (пробки и втулки) изготавляются следующих типов (рисунок):
1 - без лапки;
2 - с лапкой.

Комплект калибров для конусов 4 и 5-й степеней точности (с допусками АТ4 и АТ5) должен состоять из калибра-пробки и калибра-втулки, для конусов 6, 7 и 8-й степеней (с допусками АТ6, АТ7 и АТ8) - из калибра-пробки, калибра-втулки и контрольного калибра-пробки. При контроле изделий 4 и 5-й степеней точности наряду с комплексной проводят и поэлементную проверку измерительными приборами.

Рабочие поверхности калибров изготавливаются из стали марок Х по ГОСТ 5950, ШХ15 или ШХ15СГ по ГОСТ 801 или У10А и У12А по ГОСТ 1435. Твердость рабочих поверхностей - 59...65 HRCэ

Примеры обозначения калибра-пробки МОРЗЕ 3 для конусов степени точности 6, типа 1 при заказе: Калибр-пробка Морзе 3 АТ6 т.1 ГОСТ 2849-94;
то же, контркалибра-пробки: Контркалибр Морзе 3 КАТ6 т.1 ГОСТ 2849-94

Технические характеристики:

Рабочие калибры-пробки типа 1 для внутренних конусов

Обозначения конусов, мм		Длина измерения угла конуса, мм	Предельные отклонения угла конуса, мкм, на длине конуса, для конусов степеней точности
			4; 5	6	7	8
Метрические	4	25	±1	-3	-5	-8
	6	35	±1	-4	-6	-10
Морзе	0	49	±1,2	-4	-6	-10
	1	52	±1,2	-4	-6	-10
	2	64	±1,2	-4	-6	-10
	3	79	±1,5	-5	-8	-12
	4	100	±2	-6	-10	-16
	5	126	±2	-6	-10	-16
	6	174	±2	-6	-10	-16
Метрические	80	180	±2	-6	-10	-16
	100	212	±2,5	-8	-12	-20
	120	244	±3	-10	-16	-25
	160	308	±3	-10	-16	-25
	200	372	±4	-12	-20	-30
Морзе укороченные	В7	14	–	-2,5	-4	-6
	В10	18	–	-2,5	-4	-6
	В12	22	–	-2,5	-4	-6
	В16	29	–	-3	-5	-8
	В18	37	–	-4	-6	-10
	В22	45,5	–	-4	-6	-10
	В24	55,5	–	-5	-8	-12
	В32	57,5	–	-5	-8	-12
	В45	71	–	-5	-8	-12



Рабочие калибры-пробки типа 2 для внутренних конусов

Обозначения конусов, мм		Длина измерения угла конуса, мм	Предельные отклонения угла конуса, мкм, на длине конуса, для конусов степеней точности
			4; 5	6	7	8
Морзе	0	49	±1,2	-4	-6	-10
	1	52	±1,2	-4	-6	-10
	2	64	±1,2	-4	-6	-10
	3	79	±1,5	-5	-8	-12
	4	100	±2	-6	-10	-16
	5	126	±2	-6	-10	-16
	6	174	±2	-6	-10	-16
Метрические	80	180	±2	-6	-10	-16
	100	212	±2,5	-8	-12	-20
	120	244	±3	-10	-16	-25
	160	308	±3	-10	-16	-25
	200	372	±4	-12	-20	-30



Рабочие калибры-втулки типов 1 и 2 для наружных конусов

Обозначения конусов, мм		Длина измерения угла конуса, мм	Предельные отклонения угла конуса, мкм, на длине конуса, для конусов степеней точности
			4; 5	6	7	8
Морзе	0	49	±1,2	+4	+6	+10
	1	52	±1,2	+4	+6	+10
	2	64	±1,2	+4	+6	+10
	3	79	±1,5	+5	+8	+12
	4	100	±2	+6	+10	+16
	5	126	±2	+6	+10	+16
	6	174	±2	+6	+10	+16
Метрические	80	180	±2	+6	+10	+16
	100	212	±2,5	+8	+12	+20
	120	244	±3	+10	+16	+25
	160	308	±3	+10	+16	+25
	200	372	±4	+12	+20	+30
Морзе укороченные	В22	45	–	–	+6	+10
	В24	55,5	–	–	+8	+12
	В32	57,5	–	–	+8	+12
	В45	71	–	–	+8	+12
