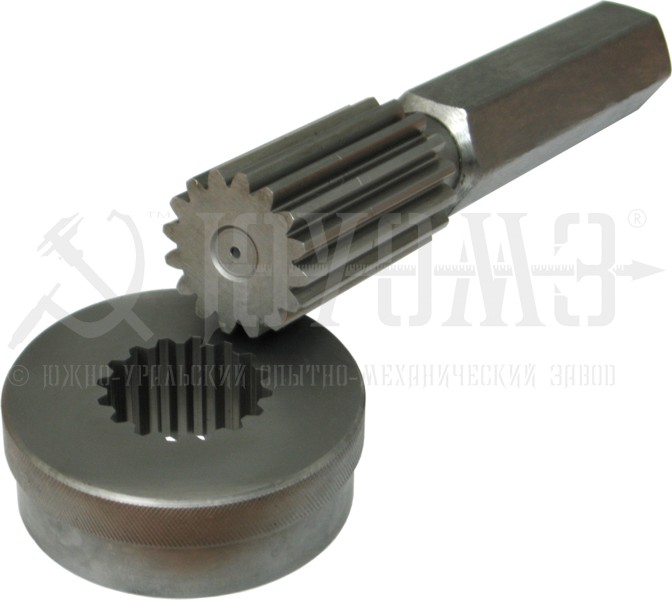

Калибры для шлицевых соединений ГОСТ 24959-81

Шлицевые калибры-пробки и калибры-кольца предназначены для контроля шлицевых соединений с прямобочными и эвольвентными профилями.

Детали калибров с рабочими поверхностями изготавливаются из стали марок ШХ15 или ШХ15СГ по ГОСТ 801 или Х, ХВГ по ГОСТ 5950-73. Твердость рабочих поверхностей - 58...64 HRCэ. Допуски калибров для шлицевых прямобочных соединений - по ГОСТ 7951-80, для эвольвентных соединений - по ГОСТ 24969-81.

Примеры обозначения калибра-пробки для шлицевых прямобочных соединений при заказе: Калибр-пробка для шлицевых прямобочных соединений d-8 x 36H7 x 40H12 x 7D9 ГОСТ 24959-81;
то же, калибра-пробки для шлицевых эвольвентных соединений: Калибр-пробка для шлицевых эвольвентных соединений 5-50 x 2 x 9g-4 ГОСТ 24959-81
