Калибры для конусов конусностью 7:24 ГОСТ 20305-94

Предназначены для комплексного контроля гладких конусов обозначением 30-80, конусностью 7:24 по ГОСТ 15945, с допусками угла конуса от 4 до 7-й степени точности по ГОСТ 19860

Калибры изготавляются видов:
калибры для наружного конуса:

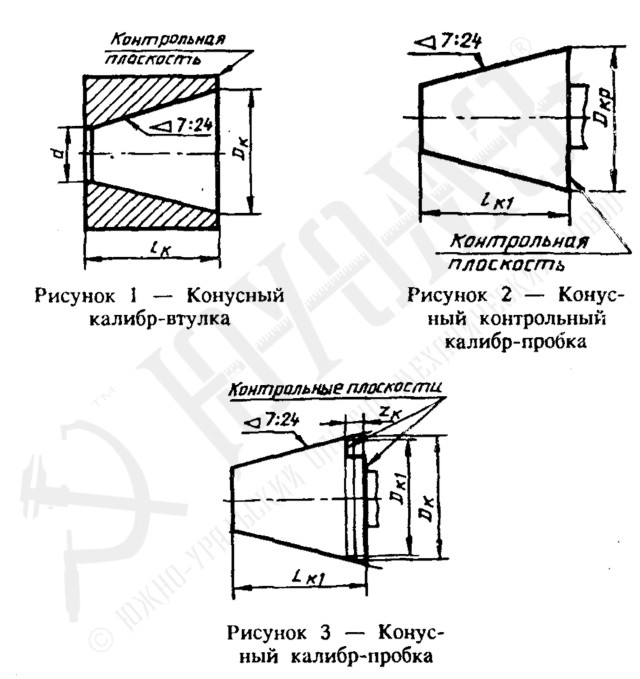

1 - конусный калибр-втулка (см. Рис.1);
2 - конусный контрольный калибр-пробка (см. Рис.2);
калибры для внутреннего конуса:
2 - конусный калибр-пробка (см. Рис.3).

Комплект калибров для конусов 4 и 5-й степеней точности (с допусками АТ4 и АТ5) должен состоять из калибра-пробки и калибра-втулки, для конусов 6, 7 и 8-й степеней (с допусками АТ6, АТ7 и АТ8) - из калибра-пробки, калибра-втулки и контрольного калибра-пробки. При контроле изделий 4 и 5-й степеней точности наряду с комплексной проводят и поэлементную проверку измерительными приборами.

Рабочие поверхности калибров изготавливаются из стали марок Х по ГОСТ 5950, ШХ15 или ШХ15СГ по ГОСТ 801 или У10А и У12А по ГОСТ 1435. Твердость рабочих поверхностей - 59...65 HRCэ

Примеры обозначения калибра-втулки 40 для конусов степени точности 4 и 5 при заказе: Калибр-втулка 40 АТ4 ГОСТ 20305-94;
то же, контркалибра-пробки 60 для конусов степеней точности 6 и 7: Контркалибр-пробка 60 КАТ6 ГОСТ 20305-94
то же, калибра-пробки 40 для конусов степеней точности 4 и 5: Калибр-пробка 40 АТ4 ГОСТ 20305-94

Технические характеристики.

Основные размеры и предельные отклонения калибров-втулок и контрольных калибров-пробок:

Обозначение конуса Dк, Dкр D H10 Lк Предельные отклонения угла конуса калибра, мкм, на длине конуса
Номин. Пред. Отклон. Калибр-втулка для конусов степеней точности Контрольный калибр-пробка
4; 5 6; 7
30 31,739 ±0,0055 17,4 52 ±1,2 +6 +2,5
35 38,089 ±0,0055 21,4 60 ±1,4 +7 +3
40 44,439 ±0,0055 25,3 70 ±1,5 +8 +3
45 57,137 ±0,0065 32,4 90 ±1,7 +8 +3,5
50 69,837 ±0,0065 39,6 108 ±2 +10 +4
55 88,885 ±0,0075 50,5 135 ±2 +10 +4
60 107,935 ±0,0075 60,2 168 ±2,5 +12 +5
65 133,332 ±0,0090 75 205 ±2,5 +12 +5
70 165,082 ±0,0090 92,9 255 ±3 +16 +6
75 203,180 ±0,0100 114 312 ±3 +16 +6
80 253,980 ±0,0100 140 398 ±4 +20 +8
Примечания
1. Предельные отклонения диаметра D калибров-втулок контролируют в соответствии с 5.1.3.
2. Lк1 для контрольного калибра-пробки – по таблице калибров-пробок.



Основные размеры и предельные отклонения калибров-пробок:

Обозначение конуса Dк Базорасстояние конуса z=0,4 Базорасстояние конуса z=0,8 Lк1 Предельные отклонения угла конусакалибра, мкм, на длине Lк1 для степеней точности
Dк1 Dк1
Новый Предельно изношенный Zк (пред. откл. ±0,04) Новый Предельно изношенный Zк (пред. откл. ±0,04)
Номин. Пред. откл. Номин. Пред. откл. 4; 5 6; 7
30 31,75 31,703 ±0,0055 31,692 0,3 31,644 ±0,0055 31,633 0,7 49,6 ±1,2 -6
35 38,1 38,053 ±0,0055 38,042 37,994 ±0,0055 37,983 57,6 ±1,4 -7
40 44,45 44,403 ±0,0055 44,392 44,344 ±0,0055 44,333 66 ±1,5 -8
45 57,15 57,105 ±0,0065 57,092 57,046 ±0,0065 57,033 85,2 ±1,7 -8
50 69,85 69,805 ±0,0065 69,792 69,746 ±0,0065 69,733 104,1 ±2 -10
55 88,9 88,850 ±0,0075 88,842 88,798 ±0,0075 88,783 132 ±2 -10
60 107,95 107,907 ±0,0075 107,892 107,848 ±0,0075 107,833 164,1 ±2,5 -12
65 133,35 133,31 ±0,0090 133,292 133,251 ±0,0090 133,233 200,1 ±2,5 -12
70 165,1 165,06 ±0,0090 165,042 165,001 ±0,0090 164,983 247,9 ±3 -16
75 203,2 203,162 ±0,0100 203,142 203,103 ±0,0100 203,083 306,2 ±3 -16
80 254 253,962 ±0,0100 253,942 253,953 ±0,0100 253,883 391,2 ±4 -20
