Представляем Вашему вниманию ленточные пилы KOMET.
С 1924 года компания KOMET основанная Робертом Брюнингом дала прорыв в области режущего инструмента. Разработка инновационных технологий вывела компанию KOMET на лидирующие позиции среди мировых производителей режущего инструмента.
С 1959 года в городе Вайль-на-Рейне на земле Баден-Вюртемберг была создана структура и построен завод по производству высокотехнологичного ножовочного полотна, что в дальнейшем привело в изготовление бесконечных биметаллических ленточных пил, которые к тому времени нашли свое применение на тех предприятиях, где высокая точность и высокая производительность имела большое значение.
За более чем 50-ти летнюю историю существовании компанией KOMET накоплен большой опыт в производстве высокотехнологичных ленточных пил. Теперь компания WITTMANN-KOMET находит лучшие и инновационные решения, которые являются факторами успеха для достижения качественного производственного цикла.
Южно-Уральский Оптико-Механический Завод является официальным дилером компании WITTMANN-KOMET и экслюзивным поставщиком ленточных пил KOMET.
Каталог ленточных пил KOMET
ВЫБОР ЛЕНТОЧНОЙ ПИЛЫ И ПОДБОР ШАГА ЗУБА ЛЕНТОЧНОЙ ПИЛЫ KOMET
Для современных ленточнопильных технологий обработки металлов рынок предлагает сегодня ленточные пилы из углеродистых сталей и биметаллические - с пружинной основой и зубьями из быстрорежущей стали или твердого сплава. Многообразие конструктивных параметров ленточных пил KOMET в сочетании с применением оптимальных режимов резания позволяет обеспечить высокую производительность и снизить себестоимость технологического процесса обработки на ленточнопильных станках по сравнению с другими способами разделительной резки заготовок.
Длина ленточной пилы
Размер ленточной пилы зависит от модели ленточнопильного станка.
Ширина ленточной пилы
Ширина и толщина ленточной пилы KOMET для каждой модели оборудования задается заводом изготовителем. Чем шире полотно, тем меньше вибраций возникает в процессе резания.
Режущий материал
Режущий материал является основным параметром в выборе ленточных пил KOMET. Для того чтобы качество подобрать ленточную пилу, в первую очередь необходимо знать марку обрабатываемого материала, и только после необходимо знать размер заготовки (подбор шага зуба).
Шаг зуба
Выбор величины шага зуба - длина реза , от которой зависит количество одновременно работающих зубьев.
В таблицах ниже указаны границы длины реза для определения шага зуба.
Шаг зуба ленточной пилы для резания полнотелых заготовок
| Постоянный шаг |
Переменный шаг |
| Диаметр, мм |
Зубьев на дюйм |
Диаметр, мм |
Зубьев на дюйм |
| до 10 |
14 |
до 25 |
10/14 |
| 10 - 30 |
10 |
15 - 40 |
8/12 |
| 30 - 50 |
8 |
25 - 50 |
6/10 |
| 50 - 80 |
6 |
35 - 70 |
5/8 |
| 80 - 120 |
4 |
40 - 90 |
5/6 |
| 120 - 200 |
3 |
50 - 120 |
4/6 |
| 200 - 400 |
2 |
80 - 150 |
3/4 |
| 300 - 700 |
1,25 |
130 - 350 |
2/3 |
| > 600 |
0,75 |
150 - 450 |
1,5/2 |
| |
|
200 - 600 |
1,1/1,6 |
| |
|
> 500 |
0,75/1,25 |
Шаг зуба ленточной пилы для резания заготовок профильного сечения
| Стенка, мм |
Наружный диаметр, мм |
| 20 |
40 |
60 |
80 |
100 |
120 |
150 |
200 |
300 |
500 |
| 2 |
14 |
14 |
14 |
14 |
14 |
14 |
10/14 |
10/14 |
8/12 |
6/10 |
| 3 |
14 |
14 |
14 |
10/14 |
10/14 |
10/14 |
8/12 |
8/12 |
6/10 |
5/8 |
| 4 |
10/14 |
10/14 |
10/14 |
8/12 |
8/12 |
8/12 |
6/10 |
6/10 |
5/8 |
4/6 |
| 5 |
10/14 |
8/12 |
8/12 |
8/12 |
6/10 |
6/10 |
5/8 |
5/8 |
4/6 |
4/6 |
| 6 |
8/12 |
8/12 |
6/10 |
6/10 |
5/8 |
5/8 |
5/8 |
5/8 |
4/6 |
3/4 |
| 8 |
8/12 |
6/10 |
6/10 |
6/10 |
5/8 |
5/8 |
5/8 |
5/8 |
4/6 |
3/4 |
| 10 |
|
6/10 |
5/8 |
5/8 |
5/8 |
5/8 |
4/6 |
4/6 |
3/4 |
3/4 |
| 12 |
|
5/8 |
5/8 |
5/8 |
4/6 |
4/6 |
4/6 |
3/4 |
3/4 |
3/4 |
| 15 |
|
5/8 |
5/8 |
4/6 |
4/6 |
4/6 |
4/6 |
3/4 |
2/3 |
2/3 |
| 20 |
|
|
4/6 |
4/6 |
4/6 |
3/4 |
3/4 |
2/3 |
2/3 |
2/3 |
| 30 |
|
|
|
3/4 |
3/4 |
3/4 |
3/4 |
2/3 |
2/3 |
2/3 |
| 50 |
|
|
|
|
|
|
2/3 |
2/3 |
2/3 |
2/3 |
* При распиловке труб, лежащих рядом, использовать значения с удвоенной толщиной стенки. |
Краткое описание марок режущего материала
M42 - быстрорежущая сталь с содержанием кобальта 8% и твердостью 66-69 HRc,
позволяет разрезать сталь твердостью до 45 HRc, включая сплавы на основе
никеля и титана. Структура стали состоит из термоустойчивого мартенсита с
включенными в него высокопрочными карбидами.
MPM - порошковая быстрорежущая сталь предназначенная для обработки тяжелообрабатываемых
материалов. Метод порошковой металлургии позволяет вводить в сталь большее количество
легирующих элементов, при этом не происходит снижение прочности. Инструмент из порошковой
быстрорежущей стали получается износостойким и прочным, который уверенно справляется с
нагрузкой при прерывистом резании. В таких условиях твердосплавный инструмент достаточно быстро
выкрашивается.
БИМЕТАЛЛИЧЕСКИЕ ЛЕНТОЧНЕ ПИЛЫ KOMET
ЛЕНТОЧНЫЕ ПИЛЫ КЛАССА «SPECIAL» МАРКИ М42

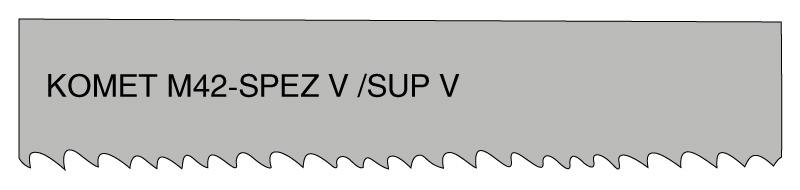

ЛЕНТОЧНЫЕ ПИЛЫ KOMET M42-Spez V /SUP V
Предназначение:
• для работы в мастерских
• для резки всех сталей до 45 HRc
• для профилей и заготовок сплошного сечения
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 2/3 |
3/4 |
4/6 |
5/8 |
6/10 |
8/12 |
10/14 |
| 20х0,9 |
|
|
SV |
V |
V |
V |
V |
| 27х0,9 |
|
SV |
SV |
V |
V |
V |
V |
| 34х1,1 |
SV |
SV |
SV |
V |
V |
V |
|
| 41х1,3 |
SV |
SV |
SV |
|
|
|
|
V - имеет передний угол 0°
SV - зуб с положительным углом резания 10°

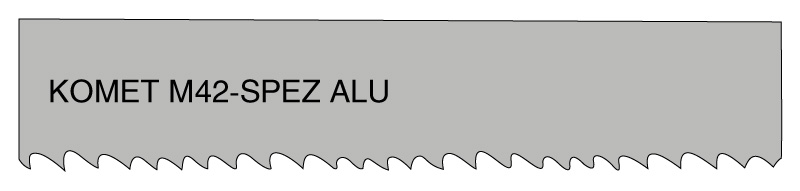

ЛЕНТОЧНЫЕ ПИЛЫ KOMET M42-Spez ALU
Предназначение:
• специальное исполнение с широко разведенными зубьями для резки цветных металлов для резки алюминия
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 3 |
4 |
| 20x0,9 |
P |
P |
| 27х0,9 |
P |
P |
| 34х1,1 |
P |
|
P - зуб с положительным углом резания 10° и увеличенной разводкой.
ЛЕНТОЧНЫЕ ПИЛЫ КЛАССА «PREMIUM» МАРКИ M42

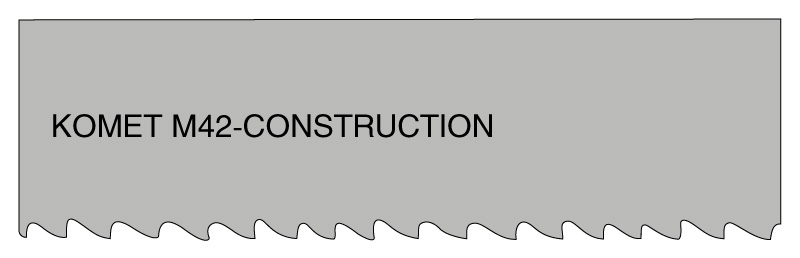

ЛЕНТОЧНЫЕ ПИЛЫ KOMET PREMIUM M42-CONSTRUCTION
Предназначение:
• для резки балок
• для резки профилей поштучно и в пакете
• для универсального применения.
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 2/3 |
3/4 |
5/7 |
8/11 |
12/16 |
| 20х0,9 |
|
|
CONST |
CONST |
CONST |
| 27х0,9 |
|
CONST |
CONST |
CONST |
CONST |
| 34х1,1 |
CONST™ |
CONST™ |
CONST |
CONST |
|
| 41х1,3 |
CONST™ |
CONST™ |
CONST |
CONST |
|
| 54х1,3 |
CONST™ |
CONST™ |
CONST |
|
|
| 54х1,6 |
CONST™ |
CONST™ |
CONST |
|
|
CONST - зуб с усиленной спинкой и специальной формой впадин, что увеличивает стойкость инструмента.
CONST™ - поставляется также в исполнении с широкой разводкой

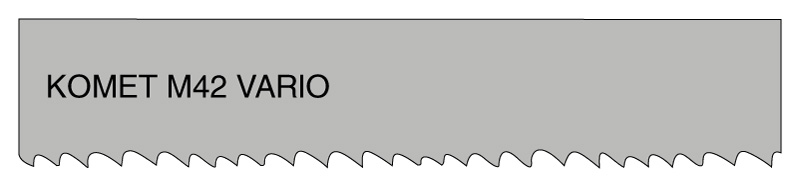

ЛЕНТОЧНЫЕ ПИЛЫ KOMET PREMIUM M42 VARIO
Предназначение:
• обработка листового металла на вертикальных ленточнопильных станках
• обработка труб и профилей с маленькой и средней стенкой
• для поштучной и пакетной резки заготовок
• обработка цветных металлов
• для универсального применения
• в серийном производстве
• обработка сталей с прочностью до 1400 Н/мм2
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 3/4 |
4/6 |
5/8 |
6/10 |
8/12 |
10/14 |
6х0,65 |
|
|
|
V |
|
V |
6х0,9 |
|
|
|
|
|
V |
10х0,9 |
|
|
|
|
|
V |
13х0,5 |
|
|
|
|
V |
V |
13х0,65 |
|
|
|
V |
V |
V |
13х0,9 |
|
|
|
V |
V |
V |
20х0,9 |
|
V |
V |
V |
V |
V |
27х0,9 |
V |
V |
V |
V |
V |
V |
27х1,1 |
|
V |
|
|
|
|
34х1,1 |
V |
V |
V |
V |
V |
|
41х1,3 |
V |
V |
V |
V |
|
|
54х1,3 |
|
V |
|
V |
|
|
V - имеет передний угол 0°

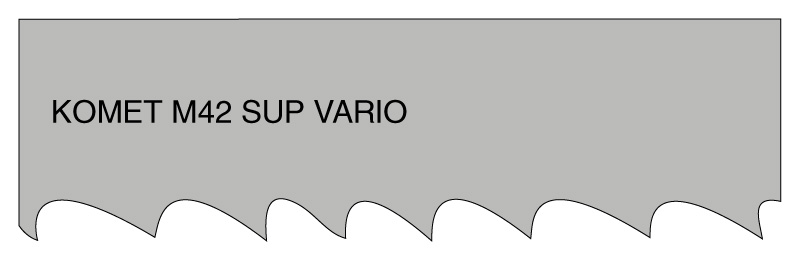

ЛЕНТОЧНЫЕ ПИЛЫ KOMET PREMIUM M42 SUP VARIO
Предназначение :
• универсальное применение в серийном производстве
• обработка сталей с прочностью до 1400 Н/мм2
• резка больших стальных конструкций
• обработка твердые материалы средних и больших размеров
• резка больших профилей и заготовок большого сечения
• обработка цветных металлов
• пакетная резка заготовок
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 3/4 |
4/6 |
5/8 |
6/10 |
8/12 |
10/14 |
27х0,9 |
|
|
SV |
SV |
SV |
SV |
27х1,1 |
|
|
SV |
SV |
|
SV |
34х1,1 |
|
SV |
SV |
SV |
SV |
SV |
41х1,3 |
|
SV |
SV |
SV |
SV |
SV |
54х1,3 |
SV |
SV |
SV |
SV |
SV |
SV |
54х1,6 |
|
SV |
SV |
SV |
SV |
SV |
67х1,6 |
SV |
SV |
SV |
SV |
|
SV |
80х1,6 |
SV |
SV |
SV |
SV |
|
|
125х2,0 |
SV |
|
|
|
|
|
SV - зуб с положительным углом резания 10°

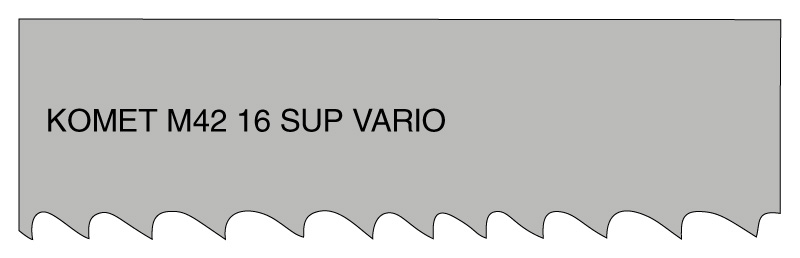

ЛЕНТОЧНЫЕ ПИЛЫ KOMET PREMIUM M42 16 SUP VARIO
Предназначение:
• обработка нержавеющих сталей
• обработка титановых сплавов
• обработка медных сплавов
• обработка сплавов на основе никеля
• обработка труднообрабатываемых сплавов
• резка толстостенных труб
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 0,55/0,75 |
0,75/1,25 |
1,4/2 |
2/3 |
3/4 |
| 27х0,9 |
|
|
|
S16 V |
S16 V |
| 34х1,1 |
|
|
|
S16 V |
S16 V |
| 41х1,3 |
|
|
S16 V |
S16 V |
S16 V |
| 54х1,3 |
|
|
S16 V |
S16 V |
S16 V |
| 54х1,6 |
|
S16 V |
S16 V |
S16 V |
S16 V |
| 67х1,6 |
S16 V |
|
S16 V |
S16 V |
S16 V |
| 80х1,6 |
S16 V |
|
S16 V |
S16 V |
S16 V |
| 100х1,6 |
|
S16 V |
|
|
|
S16V - максимально положительный угол резания 16°

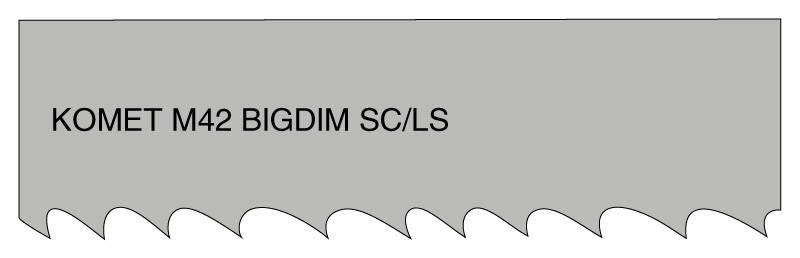

ЛЕНТОЧНЫЕ ПИЛЫ KOMET PREMIUM M42 BIGDIM SC/LS
Предназначение:
• обработка коррозионно-стойких сплавов LC
• обработка углеродистой стали SC
• обработка вязких материалов LC
• обработка жаропрочных сплавов LC
• обработка улучшенных сталей SC
• обработка заготовок сплошного сечения SC
• обработка сталей с высокой прочностью растяжения SC/LC
• обработка сплавов на основе никеля SC/LC
• обработка углеродистых сталей с твердостью до 40 HRc
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 0,75/1,25 |
1,4/2 |
2/3 |
3/4 |
| 34х1,1 |
|
|
SC/LC |
SC/LC |
| 41х1,3 |
|
|
SC/LC |
SC/LC |
| 54х1,3 |
|
|
SC/LC |
SC/LC |
| 54х1,6 |
SC/LC |
SC/LC |
SC/LC |
SC/LC |
| 67х1,6 |
SC/LC |
SC/LC |
|
|
| 80х1,6 |
SC/LC |
SC/LC |
|
|
SC - Положительный передний угол и переменная высота зуба для материалов образующих короткую стружку
LC - Максимально положительный передний угол и переменная высота зуба для материалов образующих длинную стружку
ЛЕНТОЧНЫЕ ПИЛЫ КЛАССА «PREMIUM» МАРКИ МРМ

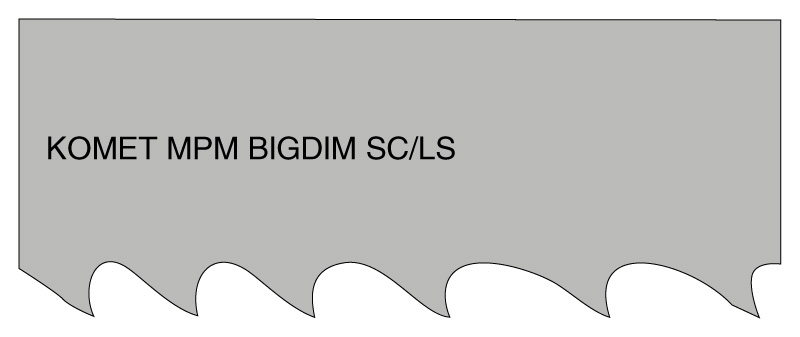

ЛЕНТОЧНЫЕ ПИЛЫ KOMET PREMIUM MPM BIGDIM SC/LS
Предназначение:
• обработка коррозионно-стойких сплавов LC
• обработка углеродистой стали SC
• обработка вязких материалов LC
• обработка жаропрочных сплавов LC
• обработка улучшенных сталей SC
• обработка заготовок сплошного сечения SC
• обработка сталей с высокой прочностью растяжения SC/LC
• обработка сплавов на основе никеля SC/LC
• обработка углеродистых сталей с твердостью до 45 HRc
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 0,75/1,25 |
1,4/2 |
2/3 |
3/4 |
| 34х1,1 |
|
|
SC/LC |
SC/LC |
| 41х1,3 |
|
|
SC/LC |
SC/LC |
| 54х1,3 |
|
|
SC/LC |
SC/LC |
| 54х1,6 |
SC/LC |
SC/LC |
SC/LC |
SC/LC |
| 67х1,6 |
SC/LC |
SC/LC |
|
|
| 80х1,6 |
SC/LC |
SC/LC |
|
|
SC - Положительный передний угол и переменная высота зуба для материалов образующих короткую стружку
LC - Максимально положительный передний угол и переменная высота зуба для материалов образующих длинную стружку

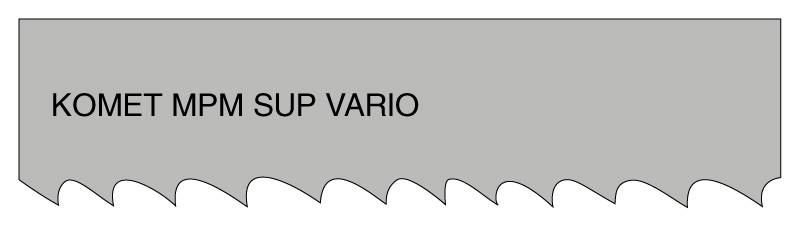

ЛЕНТОЧНЫЕ ПИЛЫ KOMET PREMIUM MPM SUP VARIO
Предназначение:
• обработка тяжелообрабатываемых материалов
• резка профилей и заготовок сплошного сечения
• обработка никелевых сплавов (Инконель, Хастеллой)
• обработка никелевых жаропрочные сталей (Нимоник)
• обработка титановых сплавов и специальных бронзовых материалов
• обработка высоколегированных сталей с твердостью до 50 HRc
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 1,4/2 |
2/3 |
3/4 |
4/6 |
27х0,9 |
|
|
SV |
SV |
34х1,1 |
|
SV |
SV |
SV |
41х1,3 |
SV |
SV |
SV |
SV |
54х1,6 |
SV |
SV |
SV |
|
67х1,6 |
SV |
SV |
|
|
80х1,6 |
SV |
|
|
|
SV - зуб с положительным углом резания 10°

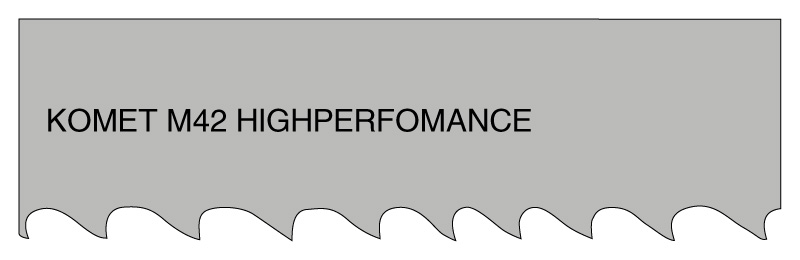

ЛЕНТОЧНЫЕ ПИЛЫ KOMET PREMIUM M42 HIGHPERFOMANCE
Предназначение:
• обработка коррозионно-стойких сталей
• обработка Титановых сплавов
• обработка сплавов на основе никеля
• обработка заготовок большого сечения
• обработка высокопрочных сталей
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 0,75/1,25 |
1,4/2 |
2/3 |
3/4 |
27х0,9 |
|
|
|
HIPO |
34х1,1 |
|
|
HIPO |
HIPO |
41х1,3 |
|
HIPO |
HIPO |
HIPO |
54х1,3 |
|
HIPO |
HIPO |
|
54х1,6 |
HIPO |
HIPO |
HIPO |
HIPO |
67х1,6 |
HIPO |
HIPO |
HIPO |
|
80х1,6 |
HIPO |
HIPO |
|
|
HIPO - шлифованная трехстружечная геометрия ведущего зуба с положительным передним углом резания в 16° и специальной запатентованной геометрией зубьев.
ТВЕРДОСПЛАВНЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET

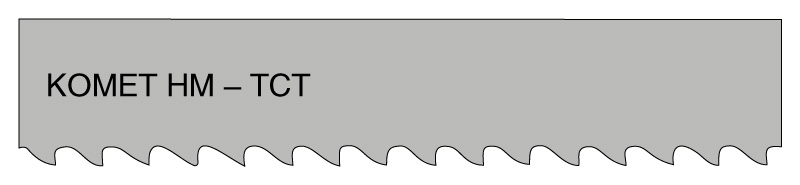

ТВЕРДОСПЛАВНЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET HM - TCT
Предназначение для группы материалов:
• Абразивные материалы
• Графит
• Чугунное литье
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 1,25 |
2 |
3 |
4 |
13х0,8 |
|
|
|
TCT |
20х0,8 |
|
|
TCT |
TCT |
27х0,9 |
|
TCT |
TCT |
TCT |
34х1,1 |
|
TCT |
TCT |
|
41х1,3 |
TCT |
TCT |
TCT |
|

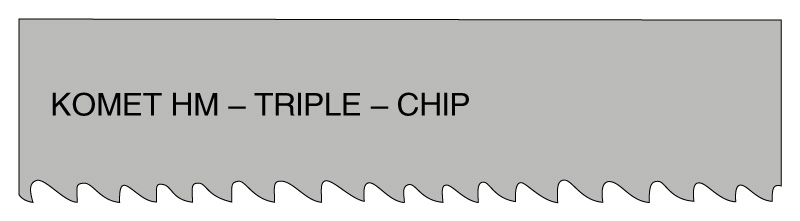

ТВЕРДОСПЛАВНЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET HM -TRIPLE - CHIP
Предназначение для группы материалов:
• Алюминиевая бронза
• Латунь
• Стали и цветные металлы
• БрАЖ 9-4
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 0,85/1,15 |
1,4/2 |
2/3 |
3/4 |
13х0,8 |
|
|
|
T |
20х0,8 |
|
|
|
T |
27х0,9 |
|
|
T |
T |
34х1,1 |
|
T |
T |
T |
41х1,3 |
|
T |
T |
T |
54х1,3 |
|
T |
T |
|
54х1,6 |
T |
T |
T |
|
67х1,6 |
|
T |
|
|
T - форма зуба (геометрия режущей части - трапеция) для получения лучшей частоты поверхности реза.

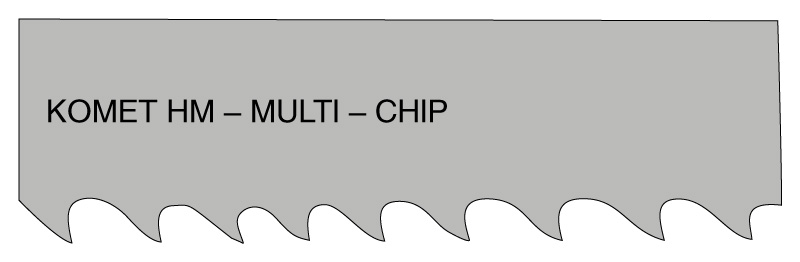

ТВЕРДОСПЛАВНЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET HM -MULTI - CHIP
Предназначение для группы материалов:
• Чугун
• Коррозионно- стойкие жаропрочные стали
• Высоколегированные жаропрочные стали
• Жаропрочные сплавы
• Титановые сплавы
• Алюминиевые сплавы
• Труднообрабатываемые сплавы на основе никеля
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| Переменный шаг зуба |
Постоянный шаг зуба |
| 0,85/1,15 |
1,4/2 |
2/3 |
3/4 |
2 |
3 |
| 27х0,9 |
|
|
|
T |
|
T |
| 34х1,1 |
|
|
T |
T |
T |
T |
| 41х1,3 |
|
T |
T |
T |
T |
T |
| 54х1,3 |
T |
T |
T |
|
|
|
| 54х1,6 |
T |
T |
T |
|
|
|
| 67х1,6 |
T |
T |
T |
|
|
|
| 80х1,6 |
T |
T |
|
|
|
|
T - форма зуба (геометрия режущей части - трапеция) для получения лучшей частоты поверхности реза.

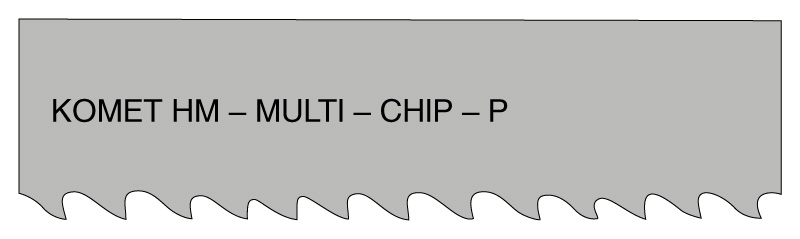

ТВЕРДОСПЛАВНЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET HM -MULTI - CHIP - P
Предназначение для группы материалов:
• Высокая производительность резания цветных металлов
• Алюминиевые сплавы
• Латунь
• Литейное производство
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| Переменный шаг зуба |
Постоянный шаг зуба |
| 0,7/1,0 |
0,85/1,15 |
1,4/2 |
2/3 |
3/4 |
2 |
3 |
| 27х0,9 |
|
|
|
|
T |
|
T |
| 34х1,1 |
|
|
T |
T |
T |
T |
|
| 41х1,3 |
|
|
T |
T |
|
T |
|
| 54х1,6 |
|
T |
T |
|
|
|
|
| 67х1,6 |
|
|
T |
|
|
|
|
| 80х1,6 |
T |
T |
|
|
|
|
|
T - форма зуба (геометрия режущей части - трапеция) для получения лучшей частоты поверхности реза.

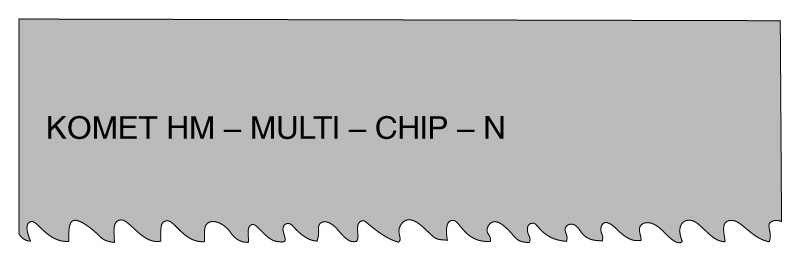

ТВЕРДОСПЛАВНЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET HM -MULTI - CHIP - N
Предназначение для группы материалов:
• Материалы с твердостью до 65 HRc
• Материалы с поверхностной закалкой
• Высокохромированные заготовки
• Валы с поверхностно закалкой
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 2/3 |
3/4 |
| 27х0,9 |
|
TSN |
| 34х1,1 |
TSN |
TSN |
| 41х1,3 |
TSN |
TSN |
| 54х1,6 |
TSN |
|
TSN - форма зуба имеет отрицательный угол резания.

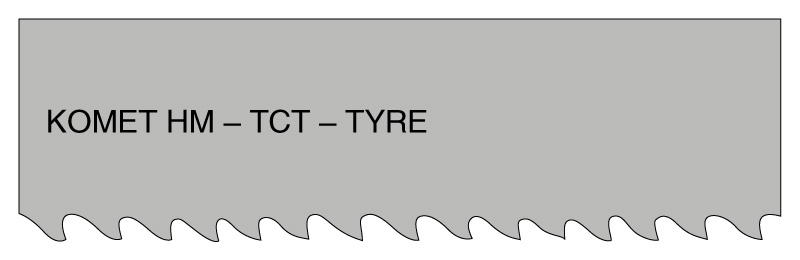

ТВЕРДОСПЛАВНЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET HM - TCT - TYRE
Предназначение для группы материалов:
• Резиновые изделия
• Автомобильные шины
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 2/3 |
3/4 |
| 27х0,9 |
T |
TSN |
| 34х1,1 |
T |
TSN |
| 41х1,3 |
T |
TSN |
| 54х1,6 |
T |
|
T - форма зуба (геометрия режущей части - трапеция) для получения лучшей частоты поверхности реза.
УГЛЕРОДИСТЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET

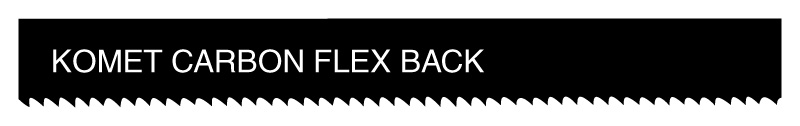

УГЛЕРОДИСТЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET CARBON FLEX BACK
• Для несложных задач
• Для низкоуглеродистой стали
• Для резки металлопластиковой продукции
• Для нелегированных сталей
Типоразмер
Ширина х толщина мм |
Шаг зуба
|
| 3 |
4 |
6 |
8 |
10 |
14 |
18 |
22 |
32 |
| 4х0,63 |
|
|
|
S |
S |
S |
S |
S |
S |
| 6х0,63 |
|
|
S |
S |
S |
S |
S |
S |
S |
| 8х0,63 |
|
|
S |
S |
S |
S |
S |
S |
S |
| 10х0,63 |
|
S |
S |
S |
S |
S |
S |
S |
S |
| 13х0,63 |
|
S |
S |
S |
S |
S |
S |
S |
S |
| 16х0,63 |
|
S |
S |
S |
S |
S |
S |
S |
S |
| 16х0,8 |
|
S |
S |
S |
S |
S |
S |
S |
S |
| 20х0,8 |
|
S |
S |
S |
S |
S |
S |
S |
S |
| 25х0,9 |
S |
S |
S |
S |
S |
S |
S |
S |
S |
| 32х1,10 |
S |
S |
S |
|
|
|
|
|
|
S - имеет передний угол 0° и стандартную разводку зубьев

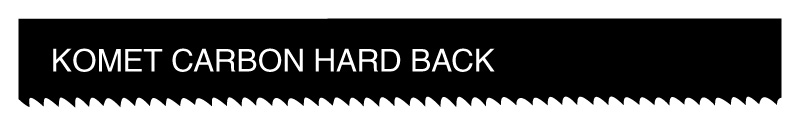

УГЛЕРОДИСТЫЕ ЛЕНТОЧНЫЕ ПИЛЫ KOMET CARBON HARD BACK
• Для несложных задач
• Для низкоуглеродистой стали
• Для резки металлопластиковой продукции
• Для нелегированных сталей
Типоразмер
Ширина х толщина мм |
Шаг зуба |
| 4 |
6 |
8 |
10 |
14 |
18 |
22 |
32 |
| 3х0,63 |
|
|
|
S |
S |
S |
S |
S |
| 4х0,63 |
|
|
S |
S |
S |
S |
S |
S |
| 6х0,63 |
|
S |
S |
S |
S |
S |
S |
S |
| 8х0,63 |
S |
S |
S |
S |
S |
S |
S |
S |
| 10х0,63 |
S |
S |
S |
S |
S |
S |
S |
S |
| 13х0,63 |
S |
S |
S |
S |
S |
S |
S |
S |
S - имеет передний угол 0° и стандартную разводку зубьев
