Универсальный шаблон сварщика WG-11

Универсальный шаблон сварщика WG-11

Универсальный шаблон сварщика WG-11 предназначен для измерения высоты заклепок, сварных швов на сосудах высокого давления и трубах, угла кромки, вогнутости, выпуклости и искривления поверхности, глубины ямок.

Пример обозначения при заказе: "Универсальный шаблон сварщика WG-11"



Универсальный шаблон сварщика WG-11 изготовлен из нержавеющей стали и предназначен для измерений высоты заклепок, сварных швов на сосудах высокого давления и трубах, угла кромки, смещения края, вогнутости, выпуклости и кривизны поверхности, глубины ямок.

Универсальный шаблон сварщика WG-11

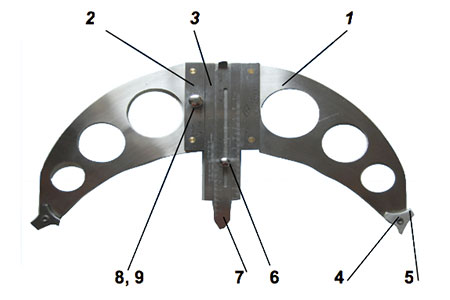

Шаблон состоит из следующих компонентов:

  1. Основная база
  2. База штангенциркуля
  3. Подвижный измеритель (в дальнейшем - штангенциркуль)
  4. Малые оси
  5. Измерительный ролик
  6. Винт
  7. Измерительная линейка
  8. Зажим
  9. Затяжной винт

База измерителя представляет собой форму седла, две малые оси 4 крепятся симметрично в левом и правом углу нижней части измерителя. На каждой оси закреплен измерительный ролик 5. Ролики закреплены таким образом, чтобы они могли свободно вращаться вокруг оси, касаться поверхности острыми частями или прилегать плотно в измеряемой поверхности.

База штангенциркуля 2 зафиксирована в центре измерителя, вогнутая канавка «ласточкина хвоста» в базе согласуется с выпуклой канавкой «ласточкиного хвоста» штангенциркуля 3: здесь расположена миллиметровая шкала штангенциркуля и шкала-нониус. Эти две шкалы используются вместе, что позволяет проводить измерения с точностью 0,05 мм. Штангенциркуль может быть настроен на измерение различных диаметров сосудов так, чтобы производить прямые измерения без расчетов. Во время измерения, сначала необходимо установить измеритель в нулевое положение, в зависимости от диаметра, для этого затяжной винт 9 затянуть и зафиксировать зажим 8, в таком состоянии Вы можете пользоваться длинной или короткой измерительной линейкой для измерения заготовки, без необходимости использовать дополнительные инструменты, чтобы прочитать значение погрешности измерителя.
