Клиновое приспособление для определения рабочего угла линеек типа УТ Вега-ПК-110

Клиновое приспособление для определения рабочего угла линеек типа УТ Вега-ПК-110
Приспособление Вега-ПК-110 предназначено для определения угла между рабочими поверхностями линеек типа УТ по МИ 1729-87 (Приложение 1. Клиновое приспособление для определения рабочего угла линеек типа УТ).



Обозначение приспособления при заказе: Приспособление Вега-ПК-110



Углы между рабочими поверхностями линеек типа УТ класса 0 определяют при помощи автоколлиматора и специального клинового приспособления Вега-ПК-110.

Угол измеряют у концов и в средней части линейки. Отклонения углов от номинальных значений не должны превышать значений, установленных ГОСТ 8026-75.

При поверке линеек класса 0 автоколлиматор устанавливают на поверочную плиту и надевают на его объективную часть диагональное зеркало в оправе, направляющее лучи автоколлиматора под углом 90° к поверхности плиты.

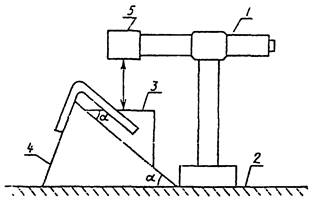

1 - автоколлиматор;
2 - поверочная плита;
3 - клиновое приспособление;
4 - поверяемая линейка;
5 - зеркало в оправе

При отсутствии насадки для изменения направления лучей используют прямоугольную стеклянную призму или закрепляют автоколлиматор в специальной стойке или штативе так, чтобы его ось была перпендикулярна поверхности плиты.

В месте падения лучей автоколлиматора на поверхность плиты устанавливают концевую меру. Регулированием положения автоколлиматора добиваются, чтобы автоколлимационное изображение марки, полученное от поверхности меры, располагалось приблизительно в центре поля зрения автоколлиматора и снимают показания по вертикальным минутной и секундной шкале. Затем убирают концевую меру и устанавливают линейку. Клиновое приспособление или угловую меру помещают на линейку так, чтобы вершина их угла была направлена в сторону, противоположную вершине измеряемого угла линейки. Получив автоколлимационное изображение от поверхности клинового приспособления, поворотом последних смещают автоколлимационное изображение в центральную часть поля зрения и снимают второе показание по вертикальным шкалам. Разность показаний по автоколлиматору не должна превышать допускаемого отклонения угла линейки от номинального значения.



Технические характеристики:

- Приспособление изготовляют из стали марки ХВГ по ГОСТ 5950-73
- Номинальные значения угла α 45, 55 и 60°;
- Допускаемое отклонение угла от номинального значения ±20";
- Твердость измерительных поверхностей опор - не менее 58 HRCэ
