Приспособление Вега-ПК-900 для укладки концевых мер (аналог ПКМ)

Приспособление Вега-ПК-900 для укладки концевых мер (аналог ПКМ)

Приспособление Вега-ПК-900 предназначено для укладки концевых мер длины от 300 до 1000 мм при их измерении на оптико-механической измерительной машине, горизонтальном оптиметре и контактном интерферометре типа ИКПГ.



Пример обозначения при заказе: "Приспособление Вега-ПК-900 для укладки концевых мер"



Принцип работы:

Приспособление представляет собой штангу 3 (см. чертеж) прямоугольного сечения  с двумя ползунками 1.

В комплект приспособления входят две штанги Одна штанга служит для  мер от 300 до 500 мм; другая – для мер от 600 до 1000 мм.

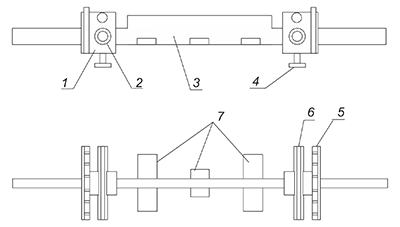

Чертеж Приспособление Вега-ПК-900 для укладки концевых мер (аналог ПКМ)

На штангах имеются лапки 7 для их установки на стол прибора и закрепления струбциной.

На поверхности штанги нанесены штрихи, соответствующие штрихам на концевых мерах различных размеров.

Ползуны 1 состоят из корпуса и укрепленных на нем опоры 6 в виде цилиндрического стержня  с лыской и гребенки 5 с гнездами и прижимами для пяти концевых мер. Ползуны снабжены окнами 2 для наблюдения штрихов штанги и стопорными винтами 4.

Для укладки концевых мер различных размеров ползуны устанавливают по соответствующим штрихам штанги.
